Электростартер AMG для дизельного двигателя ZH1125N, 12 зубьев

Электростартер AMG для дизельного двигателя ZH1125N, 12 зубьев

Эта модель предназначена для запуска дизельного двигателя ZH1125N, применяемого на мотоблочной технике. Стартер получает энергию от аккумулятора и создает начальное вращение, необходимое двигателю перед самостоятельной работой. Исполнение Z-12 предусматривает приводную шестерню на 12 зубьев. Такой параметр относится к ключевым при подборе: шестерня должна правильно входить в зацепление с венцом маховика, без подклинивания и пропусков.

Как работает стартер

После команды на запуск втягивающее реле перемещает приводную шестерню к венцу маховика и включает электродвигатель стартера. Вращение передается на маховик и коленчатый вал, благодаря чему дизельный двигатель набирает пусковые обороты. После начала самостоятельной работы привод выходит из зацепления. Эта схема позволяет запускать двигатель с помощью штатной электрической системы техники и не раскручивать его вручную.

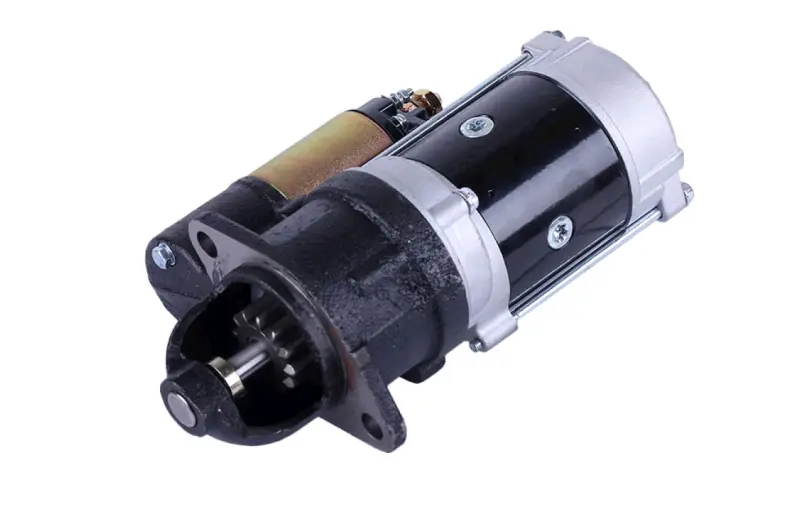

Конструкция включает цилиндрический корпус электродвигателя, расположенное сверху втягивающее реле, литую переднюю часть, монтажный фланец и открытую приводную шестерню. Фланец фиксирует стартер на корпусе двигателя, а передняя часть задает положение привода относительно венца маховика. Поэтому даже при одинаковом назначении стартеры нельзя выбирать только по внешнему сходству или общему названию техники.

Что сверить перед покупкой

Основной ориентир — дизельный двигатель ZH1125N и исполнение привода на 12 зубьев. Дополнительно сравните новый стартер со снятой деталью по всем присоединительным точкам. Это особенно важно, если двигатель ранее ремонтировался, на технике меняли маховик либо установлен стартер другого производителя.

• Крепление: форма фланца, количество и расположение отверстий, расстояние между их центрами и посадочный диаметр должны совпадать.
• Привод: проверьте 12 зубьев, диаметр шестерни, ее положение в покое и вылет при включении.
• Передняя часть: сопоставьте длину носовой части и глубину расположения шестерни, чтобы привод корректно встретился с венцом маховика.
• Габариты: сравните общую длину и свободное пространство возле места установки; соседние детали не должны мешать монтажу.
• Подключение: расположение силового вывода, напряжение системы и направление вращения сверяйте с прежним стартером и документацией двигателя.

Установка и проверка

До монтажа осмотрите зубья венца маховика: сильная выработка или повреждение способны ухудшить зацепление даже с исправным стартером. Очистите посадочную плоскость, установите деталь без перекоса и равномерно затяните крепеж. Силовой провод и управляющий контакт должны быть чистыми и надежно зафиксированными. После установки выполните краткий пробный запуск и убедитесь, что шестерня входит в зацепление без скрежета, а после запуска двигателя своевременно освобождает венец.

Замена требуется, когда стартер не вращает двигатель, работает с перебоями, ограничивается щелчком реле либо шестерня не зацепляется с маховиком. Перед окончательным решением проверьте заряд аккумулятора, состояние клемм и силовых соединений: похожие признаки могут возникать вне стартера. Если питание и контакты исправны, а механическая часть привода изношена или электродвигатель не развивает пусковое вращение, установка подходящей модели возвращает штатный электрический запуск.

Подтвержденные данные

• тип детали — электростартер;
• применение — дизельный двигатель ZH1125N;
• исполнение привода — Z-12, 12 зубьев;
• бренд — AMG;
• конструкция — с втягивающим реле, монтажным фланцем и приводной шестерней.

Выбирайте эту модель для ремонта системы запуска двигателя ZH1125N только после проверки крепления, геометрии привода и параметров подключения. Точное совпадение этих признаков важнее общего сходства корпуса и обеспечивает правильное положение шестерни относительно маховика.
