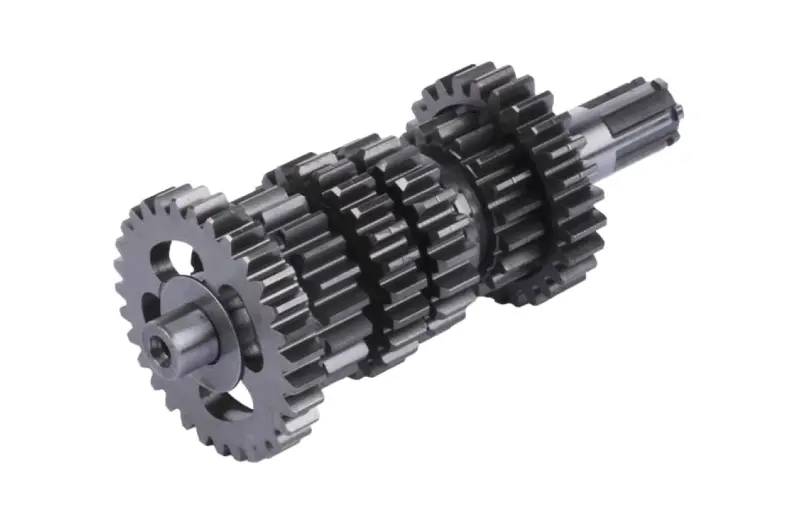

Вторичный вал КПП CB300 ZS174MN-5 с шестернями AMG

Вторичный вал КПП CB300 ZS174MN-5 с шестернями AMG

Комплект предназначен для ремонта коробки передач четырехтактного двигателя CB300 с обозначением ZS174MN-5. На вал уже установлена группа шестерен, поэтому деталь позволяет заменить соответствующую часть трансмиссии в сборе, не составляя набор из отдельных зубчатых колес. Такое исполнение особенно удобно при серьезном износе КПП, когда поврежден не только сам вал, но и несколько работающих вместе шестерен.

Вторичный вал принимает вращение от выбранной пары шестерен и передает его дальше к выходу трансмиссии. От состояния его зубьев, шлицев, посадочных участков и сопряженных деталей зависит равномерная передача крутящего момента. Износ в этой зоне может сопровождаться посторонним шумом, люфтом, затрудненным включением отдельных передач, повреждением зубьев или шлицев. Перед ремонтом коробку необходимо разобрать и определить причину неисправности, чтобы одновременно устранить дефекты деталей, контактирующих с валом.

Конструкция включает вал, несколько установленных зубчатых колес и шлицевой выходной участок. Комплект относится именно к внутренним деталям КПП и не является валом рычага либо барабаном переключения. Это различие необходимо учитывать при заказе: внешне и по названию разные валы одного двигателя могут относиться к совершенно разным частям механизма переключения.

Что проверить при подборе

• Обозначение двигателя. Комплект рассчитан на CB300 ZS174MN-5; код двигателя следует сверять полностью, включая индекс после дефиса.
• Исполнение коробки. Сравните количество и расположение шестерен, последовательность дистанционных деталей и общую компоновку со снятым валом.
• Геометрию вала. Проверьте длину, диаметры посадочных участков, форму обоих концов и параметры шлицевого соединения.
• Сопряжение шестерен. Профиль и положение зубчатых колес должны соответствовать первичному валу установленной КПП.
• Фиксацию деталей. До сборки сопоставьте места стопорных колец, шайб и других деталей, задающих осевое положение шестерен.

Ориентироваться только на объем двигателя или обозначение CB300 недостаточно. У мототехники одной серии могут встречаться разные исполнения трансмиссии, поэтому надежный подбор выполняют одновременно по полному коду двигателя и конструкции демонтированного комплекта. Если коробка ранее ремонтировалась, дополнительно проверяют, соответствуют ли установленные внутри детали исходной модификации двигателя.

Рекомендации по установке

Монтаж выполняется при разобранном картере двигателя. Перед установкой очищают внутренние полости, проверяют подшипники и посадочные места, осматривают зубья первичного вала, вилки и барабан переключения. Детали со сколами, выраженной выработкой или чрезмерным люфтом оставлять вместе с новым комплектом не следует: поврежденная сопряженная поверхность способна быстро ухудшить работу установленного вала.

Шайбы, втулки и стопорные кольца устанавливают в предусмотренной последовательности. После укладки валов проверяют свободное вращение, правильное зацепление шестерен и перемещение механизма по всем положениям до окончательной сборки картера. Смазочный материал, зазоры и усилие затяжки крепежа выбирают по сервисным требованиям конкретного двигателя, поскольку универсальные значения для этой детали применять нельзя.

Комплект подходит для планового восстановления КПП и ремонта после повреждения шестерен, шлицев или посадочных участков вторичного вала. Точная сверка модификации и полноценная диагностика соседних деталей помогают собрать коробку без несовместимых компонентов и избежать повторной разборки двигателя.
