Набор прокладок двигателя 4T ZS174MN-5, 6 шт.

Набор прокладок двигателя 4T ZS174MN-5, 6 шт.

Комплект из шести прокладок предназначен для ремонта и последующей сборки четырехтактного мотоциклетного двигателя ZS174MN-5, который также встречается под обозначением NB300. В наименованиях запчастей для этой позиции используется и индекс CB300, однако при подборе главным ориентиром должен оставаться полный код двигателя ZS174MN-5. Набор пригодится при разборке мотора, снятии крышек и обслуживании соединений, где требуется восстановить плотное прилегание сопрягаемых деталей.

Прокладки устанавливаются между неподвижными соединительными поверхностями. Они заполняют небольшие неровности стыка и помогают удерживать масло, охлаждающую жидкость или давление внутри предусмотренных каналов двигателя. После демонтажа крышки либо другой детали прежняя прокладка обычно остается обжатой, может расслаиваться или повреждаться при снятии. Повторное использование такой детали повышает риск появления следов технических жидкостей по линии соединения, поэтому при плановой переборке нужные прокладки подготавливают заранее.

Состав и назначение

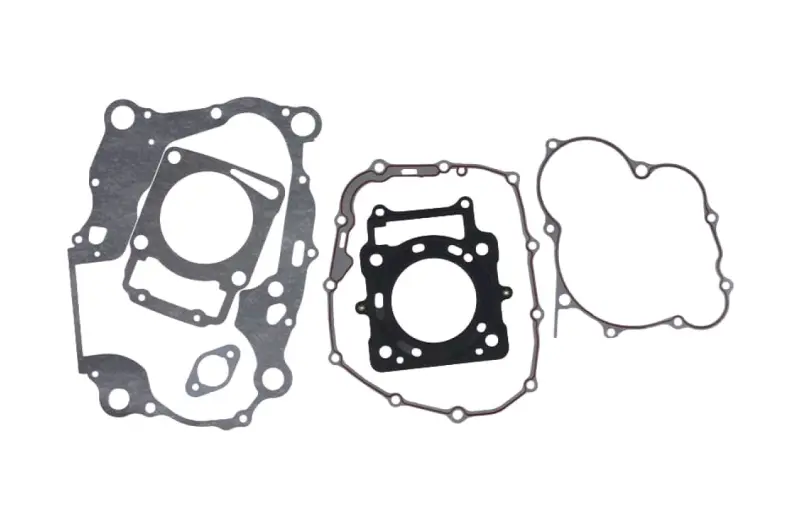

В набор входят шесть плоских прокладок разной формы и размера. Контуры отличаются расположением крепежных отверстий, внутренних вырезов и проходов, поэтому каждая деталь предназначена для своей посадочной плоскости. Это не универсальный комплект для любого мотора класса 300: совпадение общего объема или похожего коммерческого названия не подтверждает совместимость. Перед покупкой необходимо определить точную модификацию установленного двигателя и сопоставить набор с деталями, которые будут демонтироваться во время ремонта.

• Тип: набор плоских прокладок двигателя.
• Количество: 6 прокладок.
• Тип двигателя: четырехтактный.
• Основной индекс совместимости: ZS174MN-5.
• Связанное обозначение двигателя: NB300.
• Назначение: восстановление уплотнения разобранных соединений при ремонте и сборке мотора.

Как проверить совместимость

Сначала сверьте полный индекс двигателя, включая цифру после дефиса: обозначения ZS174MN без уточнения версии недостаточно. Затем сравните каждую требуемую прокладку со снятой деталью по наружному контуру, диаметру и расположению отверстий под крепеж, а также по форме внутренних окон и каналов. Важна вся геометрия одновременно: близкие по размеру прокладки разных модификаций могут отличаться одним отверстием или конфигурацией прохода. Если ремонт затрагивает только часть двигателя, заранее проверьте, присутствуют ли в наборе именно прокладки открываемых соединений.

Ориентироваться только на название мотоцикла не следует: на технике одной серии могут устанавливаться разные двигатели. Индекс CB300 также используется неоднозначно, тогда как комплект привязан к коду ZS174MN-5. Если обозначение мотора невозможно прочитать, подбор выполняют по старым прокладкам и конфигурации разобранных деталей, не полагаясь лишь на внешнее сходство агрегата.

Рекомендации по установке

Перед сборкой остатки прежней прокладки и герметизирующего состава аккуратно удаляют с обеих плоскостей, стараясь не оставлять царапин и задиров. Поверхности очищают и проверяют на деформации, трещины и локальные повреждения: новая прокладка не устраняет дефекты корпуса или крышки. Деталь укладывают без складок и смещения, совмещая крепежные отверстия и внутренние проходы. Прокладка не должна перекрывать масляные либо охлаждающие каналы.

Необходимость дополнительного герметизирующего состава определяют по ремонтной документации конкретного двигателя. Крепеж затягивают в предусмотренной последовательности и с установленным производителем моментом, чтобы не перекосить крышку и не повредить прокладку. После сборки восстанавливают уровень слитых технических жидкостей и контролируют соединения при первом запуске и прогреве. Такой порядок помогает сразу обнаружить неправильную посадку детали или проблему сопрягаемых поверхностей.
