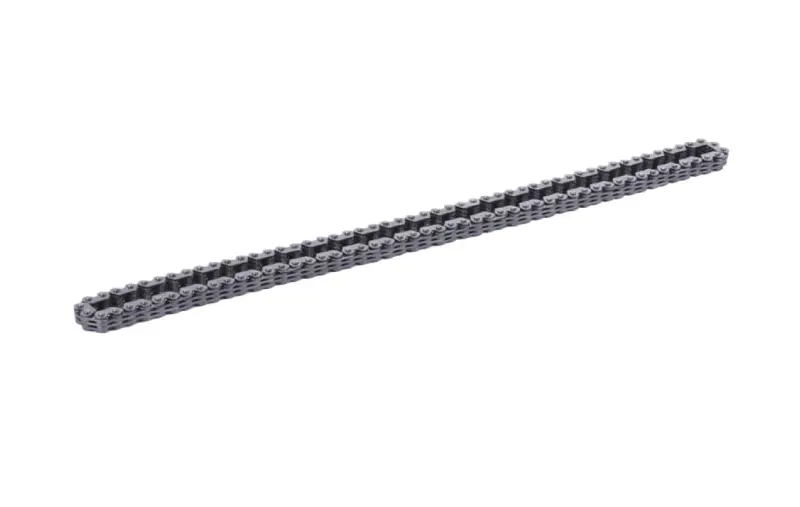

Цепь ГРМ AMG для CB300 ZS174MN-5, 3×4-104L

Цепь ГРМ AMG для CB300 ZS174MN-5, 3×4-104L

Цепь предназначена для привода газораспределительного механизма четырехтактного мотоциклетного двигателя CB300 с обозначением ZS174MN-5. Она передает вращение от коленчатого вала к распределительному и поддерживает их заданную синхронизацию, чтобы клапаны открывались и закрывались в нужные моменты. Это внутренняя моторная цепь, а не цепь главной передачи на заднее колесо.

Исполнение 3×4-104L задает типоразмер детали и служит обязательным критерием подбора. Для этой позиции подтверждено сочетание CB300, ZS174MN-5 и 3×4-104L; сокращенное название мотоцикла или приблизительно похожая длина не заменяют сверку всех трех признаков. Цепи для близких модификаций семейства могут иметь иное исполнение, поэтому ориентироваться только на обозначение CB300 или NB300 нельзя.

Что проверить при подборе

Перед заказом определите полный индекс установленного двигателя и сопоставьте типоразмер требуемой цепи с 3×4-104L. Особенно внимательно различайте ZS174MN-5 и встречающуюся в перечнях запчастей модификацию ZS174MN-5A: сходство названий не доказывает одинаковость деталей ГРМ. Если двигатель ранее ремонтировали, подбор по снятой цепи дополняйте проверкой документации именно к установленной версии мотора — растянутая деталь уже не дает надежного сравнения по общей длине.

• Тип детали: цепь привода ГРМ.
• Назначение: передача вращения между коленчатым и распределительным валами с сохранением фаз газораспределения.
• Применяемость: четырехтактный двигатель CB300 ZS174MN-5.
• Исполнение: 3×4-104L.
• Бренд позиции: AMG.

Установка и сопутствующая проверка

Монтаж связан с разборкой привода ГРМ и требует точного выставления двигателя в положение синхронизации. Цепь устанавливают на приводные звездочки вместе с распределительным валом, после чего обязательно контролируют положение меток. Ошибка даже при подходящем типоразмере нарушает фазы, поэтому работу выполняют по сервисной процедуре для ZS174MN-5, соблюдая указанную последовательность разборки, сборки и затяжки крепежа.

До окончательной сборки оценивают состояние натяжителя, направляющих и зубьев звездочек. Эти детали совместно удерживают цепь на расчетной траектории и обеспечивают требуемое натяжение. Заедание натяжителя, выработка направляющих или повреждение зубьев требуют отдельного устранения: установка новой цепи сама по себе не исправит износ сопряженных компонентов. После сборки повторно проверяют положение меток и работу механизма натяжения.

Когда требуется замена

Поводом для диагностики служат металлический шум в зоне ГРМ, заметное изменение звука двигателя, нестабильная работа или потеря тяги. Такие признаки не указывают исключительно на цепь, поэтому сначала проверяют натяжение, положение фаз и состояние всего привода. Если подтверждены вытяжка, повреждение звеньев либо невозможность натяжителя удерживать цепь в допустимом положении, дальнейшую эксплуатацию откладывают до ремонта.

Периодичность замены определяется состоянием механизма и требованиями обслуживания конкретного мотоцикла. Цепь AMG 3×4-104L подходит для целевого ремонта только при точном совпадении кода ZS174MN-5 и требуемого исполнения. Такой подход позволяет восстановить правильную связь коленчатого и распределительного валов без рискованной подмены детали похожим вариантом.
