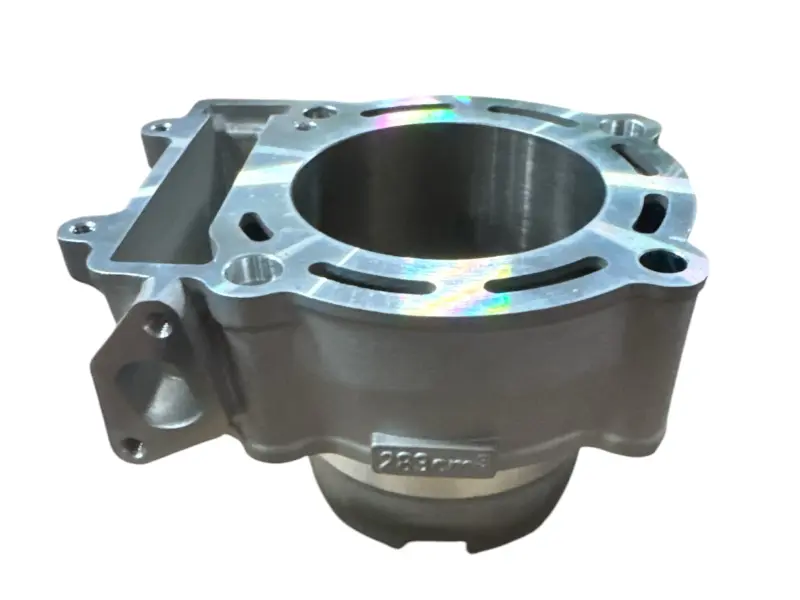

Цилиндр 4T CB 300 NC Ø82 мм с водяным охлаждением VV

Цилиндр 4T CB 300 NC Ø82 мм с водяным охлаждением

Цилиндр предназначен для ремонта цилиндро-поршневой группы четырехтактного двигателя CB 300 NC с жидкостным охлаждением. Номинальный диаметр цилиндра — 82,0 мм. Деталь образует направляющую поверхность для движения поршня, соединяется с картером и головкой цилиндра, а предусмотренные в корпусе каналы обеспечивают прохождение охлаждающей жидкости. Такой цилиндр выбирают для восстановления двигателя при повреждении или недопустимом износе установленной детали.

Замена требуется при задирах на рабочей поверхности, выраженном износе зеркала, последствиях перегрева либо повреждении после неисправности поршня. Поводом для разборки также могут стать падение компрессии, повышенный расход масла или посторонний шум, однако перед заказом необходимо определить причину неисправности: похожие симптомы возникают при износе поршня и колец, негерметичности клапанов или повреждении прокладки головки.

Что проверить при подборе

Обозначения CB 300 и объемный класс сами по себе не определяют совместимость. В этой позиции ключевыми признаками являются версия CB 300 NC, четырехтактная конструкция, диаметр 82,0 мм и жидкостное охлаждение. До покупки сравните снятый цилиндр и двигатель по следующим параметрам:

• Размер рабочей части. Диаметр 82,0 мм должен соответствовать применяемому поршню. Учитывайте фактический размер поршня, требуемый монтажный зазор и наличие ремонтного размера.
• Тип охлаждения. Расположение каналов для охлаждающей жидкости и их выходов должно совпадать с ответными отверстиями головки и картера.
• Посадочная геометрия. Сверьте форму верхней и нижней плоскостей, общую высоту детали, контур основания и положение направляющих.
• Крепление. Проверьте количество и расположение отверстий под шпильки или болты, а также совпадение всех технологических проемов.
• Сопрягаемые детали. Цилиндр должен подходить к поршню, головке, картеру и прокладкам именно вашей модификации двигателя.

Сравнение формы особенно существенно для моторов, которые в продаже обозначаются близкими индексами. Цилиндры одинакового диаметра могут отличаться высотой, крепежными точками, контуром основания и конфигурацией охлаждающих каналов. Если двигатель ранее ремонтировали или переделывали, ориентируйтесь на его фактическую конфигурацию, а не только на название модели мотоцикла.

Подготовка и установка

Монтаж выполняют на очищенный и проверенный двигатель. До сборки измеряют цилиндр и поршень, рассчитывают зазор по требованиям ремонтной документации конкретного мотора, осматривают кольца и поршневой палец. После задиров или разрушения поршня необходимо удалить из картера остатки металла и проверить головку, шатун и подшипниковые соединения: установка новой детали без устранения причины может привести к повторному повреждению.

• Проверьте плоскости прилегания головки и картера на повреждения и остатки старых уплотнений.
• Очистите каналы охлаждения и убедитесь, что их отверстия не перекрываются прокладками.
• Устанавливайте поршневые кольца с правильной ориентацией и расположением замков согласно инструкции двигателя.
• Затягивайте крепеж головки в установленной последовательности и только с предписанным для мотора моментом.
• После сборки заполните систему охлаждающей жидкостью, удалите воздух и проверьте соединения на утечки.

При первом запуске контролируют температуру, герметичность стыков, уровень охлаждающей жидкости и отсутствие необычного шума. Комплектность позиции следует уточнить до начала ремонта: заранее подготовьте совместимые прокладки и остальные детали, которые потребуются по результатам дефектовки. Профессиональные измерения и аккуратная сборка помогают правильно согласовать цилиндр Ø82 мм с поршнем и восстановить нормальную работу двигателя CB 300 NC.
