Масляный фильтр-картридж HF132, 44×55 мм

Масляный фильтр-картридж HF132, 44×55 мм

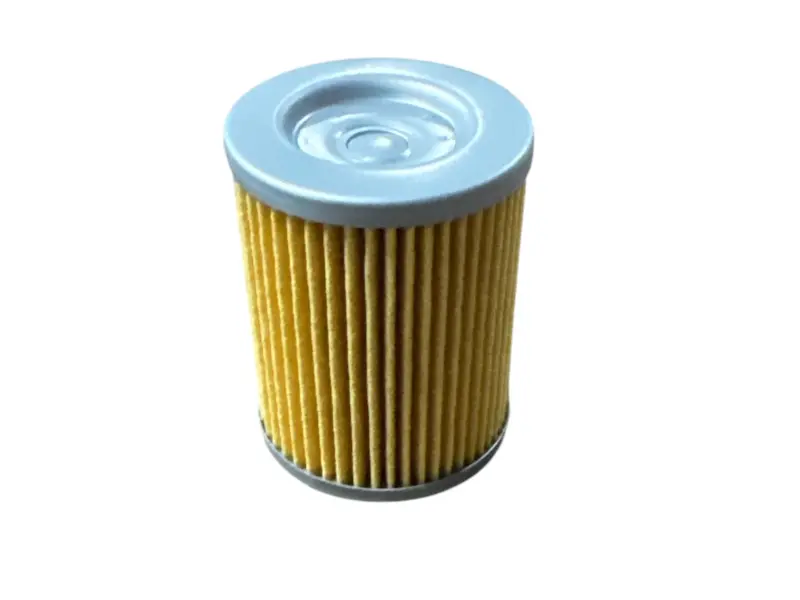

Картриджный масляный фильтр типоразмера HF132 устанавливается внутри штатного фильтрующего корпуса двигателя. Он работает в потоке моторного масла, задерживая загрязнения, которые циркулируют вместе со смазкой, и тем самым помогает ограничить попадание абразивных частиц к трущимся деталям. Цилиндрическая складчатая поверхность образует рабочую зону фильтрации, а торцевые крышки удерживают форму картриджа и обеспечивают его посадку в предусмотренной полости.

Размер фильтра составляет 44 мм по диаметру и 55 мм по высоте. По конструкции это внутренняя вставка без наружного резьбового корпуса, поэтому ее устанавливают под штатную крышку, а не навинчивают снаружи двигателя. При подборе должны одновременно совпасть обозначение HF132, габариты 44×55 мм и форма торцов. Одного сходства по диаметру недостаточно: другая высота или конфигурация посадочных поверхностей может помешать правильному размещению детали.

Совместимость формата HF132

Формат HF132 применяется на ряде мотоциклов, скутеров и квадроциклов Arctic Cat, Beta, Kawasaki, Suzuki, SYM и Yamaha. Наиболее распространенные варианты применения:

• Suzuki DR125 SE/SJ 1985–2000 годов, DR-Z125 и DR-Z125L 2003–2026 годов;
• Suzuki RV125 VanVan 2003–2016 годов, DR200 и DR200SE отдельных годов выпуска, RV200 VanVan 2016–2019 годов;
• Suzuki AN250 Burgman 1999–2007 годов и AN400 Burgman 1999–2006 годов;
• Kawasaki KH125 и KLX125 отдельных версий 2003–2006 годов;
• Beta Alp 4T 125/200, а также отдельные квадроциклы Suzuki LT и Arctic Cat;
• отдельные скутеры SYM Maxsym и Yamaha, использующие формат HF132.

Совместимость всегда уточняют по полной модели, году и модификации техники. В пределах одного семейства фильтр может меняться после обновления двигателя, поэтому совпадение марки или рабочего объема само по себе не подтверждает выбор.

Что проверить перед заказом

• Тип детали: в корпусе должен использоваться цилиндрический картридж, а не навинчиваемый фильтр в отдельном кожухе.
• Размер: диаметр старого фильтра — 44 мм, высота — 55 мм; измерения сравнивают без учета случайной деформации от демонтажа.
• Посадка: проверяют форму обеих торцевых сторон, положение картриджа под крышкой и отсутствие деталей, оставшихся на снятом фильтре.
• Обозначение: руководство по обслуживанию или подбор по модели должны указывать HF132 либо соответствующий оригинальный номер.

HF132 соответствует оригинальным номерам Arctic Cat 3436-005, Kawasaki 52010-S002, Suzuki 16510-19B00, 16510-24501 и 16510-25C00, SYM 15400-L4A-000 и 15400-L4A-0002, Yamaha 5RU-13440-00. Такой номер используют для сверки только тогда, когда он предусмотрен именно для вашей модификации.

Установка и обслуживание

Фильтр меняют в рамках обслуживания системы смазки с периодичностью, установленной производителем техники. Перед разборкой очищают место вокруг крышки, чтобы грязь не попала внутрь. Снятый картридж сравнивают с новым по высоте, диаметру и торцам. Новый фильтр размещают ровно, без перекоса и в том направлении, которое предусмотрено конструкцией двигателя или показано в сервисной документации.

Перед закрытием корпуса проверяют чистоту посадочной полости и состояние уплотнения крышки. Крепеж затягивают с моментом, указанным производителем конкретной модели. После сборки восстанавливают требуемый уровень масла, запускают двигатель и убеждаются в отсутствии течи возле крышки; после короткой работы уровень проверяют повторно. Такой порядок помогает избежать ошибок, связанных с перекосом картриджа, загрязненной посадкой или изношенным уплотнением.
