Фильтр топливный цилиндрический с бумажным элементом (№102) 572

Цилиндрический топливный фильтр с бумажным элементом (№102) 572 предназначен для задерживания механических загрязнений в потоке топлива. Его устанавливают в топливную магистраль, чтобы частицы из бака и шлангов не проходили дальше к системе питания двигателя. При подборе важны соответствие соединений и условия работы магистрали: одинаковая форма корпуса сама по себе не означает взаимозаменяемость.

Конструкция и назначение

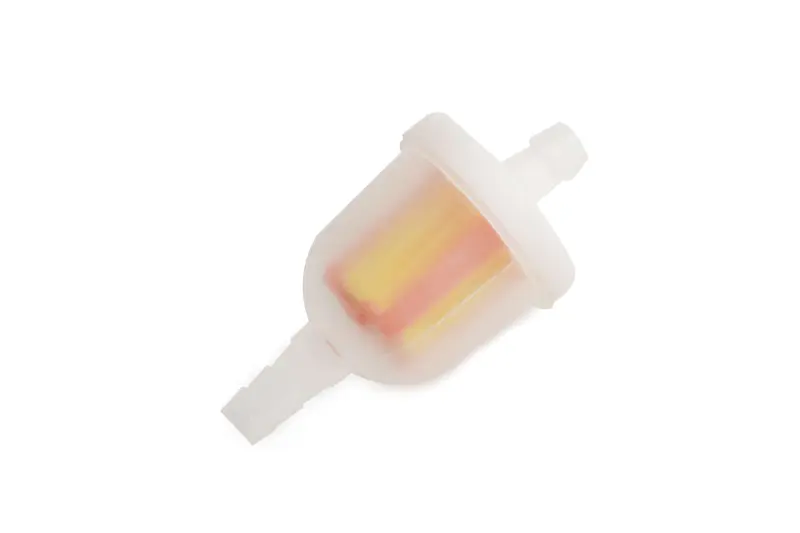

Внутри светлого полупрозрачного корпуса расположен складчатый бумажный фильтрующий элемент. С противоположных сторон находятся два штуцера для подключения шлангов. Такая конструкция позволяет включить фильтр непосредственно в разрыв топливного шланга. Складки увеличивают площадь фильтрующей поверхности, а полупрозрачные стенки помогают заметить выраженное загрязнение внутри корпуса.

По мере накопления частиц проход топлива через бумагу затрудняется. Двигатель может работать неровно под нагрузкой, терять тягу или останавливаться при увеличении расхода топлива. Эти признаки служат поводом проверить фильтр, но не доказывают, что причина только в нём. Отдельные основания для замены — трещины корпуса, повреждение штуцеров и следы подтекания в местах соединений.

Что сверить при подборе

Сравните фильтр со снятой деталью: диаметр и длину штуцеров, общую длину корпуса, его поперечный размер и расположение подключений. Шланг должен плотно садиться на штуцер без чрезмерного растяжения. Слишком свободное соединение может подтекать, а попытка натянуть узкий шланг способна повредить его или штуцер. Учитывайте и место для креплений, чтобы фильтр не оказался зажат между соседними деталями.

Проверьте, допускается ли такой фильтр в системе питания вашей техники, соответствует ли он используемому топливу и рабочему давлению. Для магистралей с насосом и систем с самотечной подачей требования к пропускной способности могут различаться. Избыточное сопротивление ограничивает подачу топлива даже при исправном двигателе. Ориентируйтесь на требования изготовителя техники и параметры заменяемого фильтра.

Замена и проверка соединений

Работайте на остывшем двигателе, вдали от огня и источников искр. Остановите подачу топлива предусмотренным способом; если магистраль находится под давлением, предварительно снимите его по инструкции техники. Подготовьте ёмкость для остатка топлива и очистите участки шлангов возле соединений, чтобы при разборке грязь не попала внутрь.

Снимайте шланги аккуратно, без сильного бокового усилия на штуцеры. Одновременно осмотрите их концы: затвердевшие, растрескавшиеся или растянутые участки требуют устранения, иначе новый фильтр не обеспечит герметичность соединения. Проверьте состояние хомутов и замените повреждённые. Бумажную вставку не стоит пытаться восстановить продувкой или промывкой: это может повредить фильтрующую структуру.

При установке соблюдайте направление потока, если оно обозначено на корпусе. Проложите шланги без перегибов и натяжения, исключите контакт фильтра с горячими и движущимися деталями. После восстановления подачи топлива проверьте оба соединения на подтекание, затем повторите проверку при работающем двигателе. Если новый фильтр быстро загрязняется, стоит проверить чистоту бака и состояние подводящего шланга.
