Крышка заднего тормозного барабана электроскутера Volt-3 с колодками

Крышка заднего тормозного барабана Volt-3 с колодками

Деталь предназначена для заднего барабанного тормоза электроскутера Volt-3. Она объединяет опорную крышку и установленные тормозные колодки, поэтому подходит для ремонта, при котором требуется заменить не только изношенные фрикционные детали, но и основание с приводным механизмом. Такая сборка позволяет сохранить правильное взаимное расположение колодок, возвратных пружин и наружного рычага после монтажа в барабан.

Как работает деталь

Крышка служит неподвижной опорой для компонентов барабанного тормоза. При нажатии на тормозную рукоятку механический привод передает усилие через трос на наружный рычаг. Колодки расходятся и прижимаются к внутренней поверхности вращающегося барабана, создавая тормозное усилие. После отпускания рукоятки две возвратные пружины сводят колодки, чтобы колесо снова вращалось свободно. Для нормальной работы важны исправность самого барабана, правильное положение крышки и корректная регулировка троса.

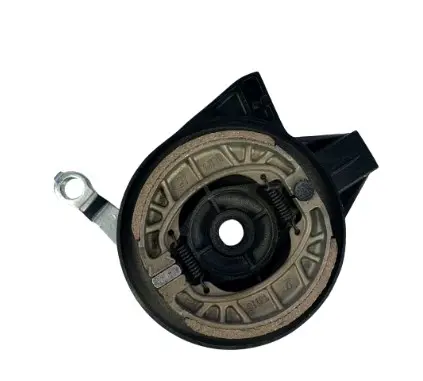

На основании размещены две дугообразные колодки, две стяжные пружины и приводной механизм с внешним металлическим рычагом. В центре предусмотрено отверстие для установки относительно оси колеса, а сбоку находится крепежная часть, фиксирующая положение крышки. Колодки уже входят в сборку: при совпадении всех посадочных параметров не потребуется отдельно подбирать их форму и устанавливать пружины на пустое основание.

Что проверить при выборе

Эта модификация рассчитана на задний тормоз Volt-3. Одного общего обозначения Volt недостаточно для безошибочного подбора, поскольку у электроскутеров одной серии могут применяться разные колеса и тормозные механизмы. Сопоставьте деталь со снятой крышкой и убедитесь, что на вашем скутере установлен именно механический барабанный тормоз, а не дисковая система.

• Место установки: заднее колесо электроскутера.
• Тип механизма: барабанный тормоз с механическим приводом.
• Состав сборки: опорная крышка, две колодки, возвратные пружины и наружный приводной рычаг.
• При сравнении: проверьте общий диаметр, центральное отверстие, форму основания, положение крепежной части и ориентацию рычага.
• Со стороны барабана: сопоставьте наружный диаметр и ширину колодок с внутренней поверхностью штатного барабана.
• Со стороны привода: убедитесь, что направление рычага и точка присоединения троса соответствуют снятой детали.

Установка и регулировка

Перед монтажом осмотрите внутреннюю поверхность барабана. Глубокие борозды, выраженная выработка или деформация барабана могут мешать равномерному прилеганию новых колодок, поэтому замена одной крышки не всегда устраняет причину слабого или неравномерного торможения. Одновременно проверьте состояние оси, крепления крышки и тормозного троса. Фрикционные поверхности колодок и барабана должны оставаться чистыми и без следов смазки.

После установки присоедините механический привод и отрегулируйте натяжение троса по руководству электроскутера. При отпущенной рукоятке колесо должно вращаться без постоянного контакта колодок с барабаном, а при нажатии тормоз обязан включаться без чрезмерного свободного хода. Сначала проверьте действие механизма на вывешенном колесе, затем выполните контрольное торможение на малой скорости. После первых поездок полезно повторно проверить свободный ход, поскольку положение новых колодок может потребовать небольшой корректировки.

Когда выбирают крышку в сборе

Такой вариант нужен при повреждении или деформации штатного основания, износе посадочных мест, заедании приводного механизма, ослаблении пружин либо одновременном износе колодок. Он также удобен при ремонте разобранного тормоза, когда часть штатных компонентов утрачена или непригодна для дальнейшей эксплуатации. Если повреждены только колодки, а основание и привод исправны, перед покупкой стоит сравнить целесообразность замены всей сборки и отдельного комплекта колодок.

Точное совпадение с исходной деталью важнее общего сходства: различие центральной посадки, дуги колодок или положения рычага не компенсируется регулировкой троса. Правильно подобранная крышка восстанавливает штатное размещение компонентов заднего барабанного тормоза и дает возможность выполнить его последующую регулировку без переделки креплений.
