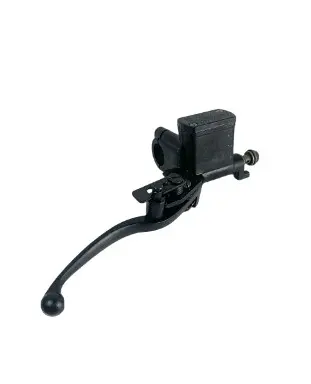

Тормозная машинка (ГТЦ) ATV OLD, правая, с ручником, VV

Тормозная машинка ATV OLD VV, правая, с ручником

Узел предназначен для установки на правой стороне руля квадроцикла и выполняет функцию главного тормозного цилиндра. Нажатие на длинный ручной рычаг перемещает поршень внутри цилиндра, после чего давление тормозной жидкости передается по шлангу к исполнительному механизму тормоза. Такое исполнение используют при замене штатной машинки ATV OLD, когда требуется сохранить правое расположение органа управления и наличие ручного фиксатора.

Конструкция объединяет корпус главного цилиндра, бачок для жидкости, тормозной рычаг, крепление к рулю и механизм ручника. Фиксатор позволяет удерживать рычаг в нажатом положении без постоянного усилия рукой, поэтому машинка одновременно служит обычным органом торможения и стояночной фиксации. Исполнение VV относится к версии ATV OLD; его не следует путать с внешне похожими машинками ATV NEW, левыми вариантами или деталями без ручника.

Что проверить при подборе

Обозначение ATV OLD описывает конструктивный вариант, но само по себе не заменяет сверку с установленной деталью. Перед заказом сопоставьте старую машинку и эту версию по стороне установки, форме корпуса, расположению бачка, конфигурации крепления на руле и направлению выхода тормозного шланга. Отдельно проверьте посадочный диаметр хомута, резьбу соединения шланга, тип банжо-болта или штуцера, взаимное положение уплотнений и доступное пространство рядом с грипсой и другими органами управления.

• Сторона: правая; расположение должно соответствовать штатной компоновке конкретного квадроцикла.
• Версия: ATV OLD; сравнивайте геометрию именно со старым вариантом машинки, а не только с общим названием модели техники.
• Управление: ручной тормозной рычаг с фиксатором; убедитесь, что на руле достаточно места для полного хода рычага и включения ручника.
• Гидравлическое подключение: параметры резьбы, крепежа и уплотнения должны совпадать со штатным шлангом; переходники нельзя выбирать без точных замеров.
• Тормозная жидкость: применяйте только спецификацию, указанную изготовителем квадроцикла или в его сервисной документации.

Замена и ввод в работу

Причиной замены обычно становятся подтекание в зоне цилиндра или бачка, повреждение корпуса, деформация рычага, избыточный люфт, неполный возврат рычага либо неисправность фиксатора. До монтажа осмотрите тормозной шланг, соединительный болт или штуцер, уплотнительные шайбы и резьбу. Поврежденные сопрягаемые детали нужно заменить до сборки: новая машинка не устранит утечку, возникшую в шланге или соединении.

Машинку устанавливают на правую часть руля в положении, при котором бачок ориентирован правильно и рычаг свободно проходит весь рабочий ход. Крепление затягивают равномерно, не допуская перекоса корпуса. После присоединения шланга систему заполняют подходящей тормозной жидкостью и тщательно прокачивают, удаляя воздух. В процессе прокачки контролируют уровень в бачке, герметичность соединения и образование устойчивого усилия на рычаге.

Перед поездкой проверьте свободный возврат рычага, отсутствие подтеканий, работу тормоза и надежность включения и освобождения ручника. Первую проверку после ремонта проводят на неподвижном квадроцикле, затем на малой скорости в безопасном месте. Если рычаг остается мягким, не возвращается до исходного положения или давление не удерживается, эксплуатацию прекращают и повторно проверяют монтаж, прокачку и состояние остальных компонентов системы. Установку стоит выполнять по сервисной документации конкретной модели, поскольку точные параметры крепежа и регулировки у разных ATV могут отличаться.
