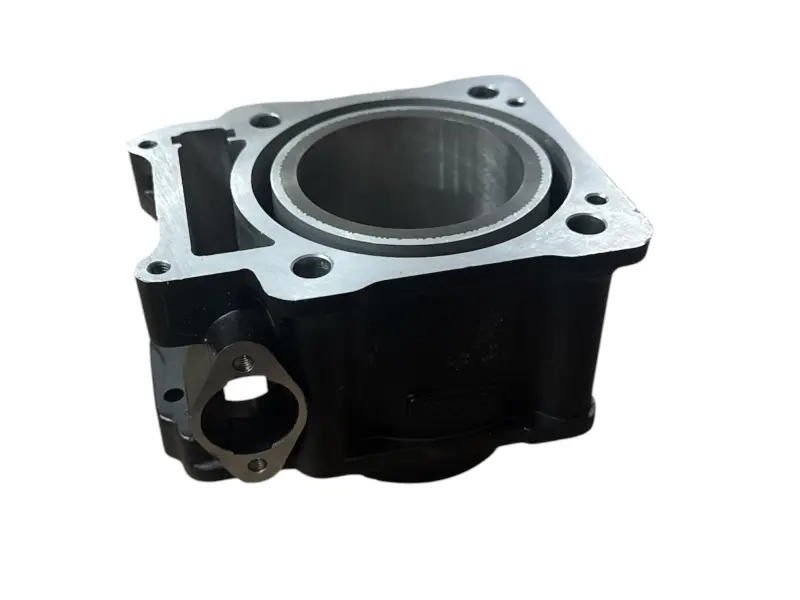

Цилиндр 4T CB 300 CBS Ø74 мм с водяным охлаждением VV

Цилиндр 4T CB 300 CBS Ø74 мм с водяным охлаждением VV

Цилиндр предназначен для ремонта четырехтактного двигателя семейства CB 300 CBS с жидкостной системой охлаждения и диаметром цилиндра 74 мм. В цилиндро-поршневой группе он образует направляющую поверхность для движения поршня, участвует в создании необходимой компрессии и отводит тепло от зоны сгорания к охлаждающей жидкости. Деталь выбирают для замены изношенного или поврежденного цилиндра при восстановлении двигателя без перехода на другой диаметр.

Корпус имеет внутреннюю гильзу, полости рубашки охлаждения, обработанную верхнюю плоскость и монтажные отверстия для соединения с остальными деталями двигателя. Такая конфигурация рассчитана именно на мотор с водяным охлаждением: каналы цилиндра должны точно совмещаться с соответствующими каналами картера и головки. Исправная геометрия внутренней поверхности необходима для правильной работы поршня и колец, удержания компрессии и равномерного распределения масла по стенке цилиндра.

Когда требуется замена цилиндра

Основанием для ремонта становятся задиры, заметная выработка, повреждение зеркала, увеличение внутреннего диаметра сверх допустимого значения либо дефекты корпуса и плоскостей соединения. Признаками проблем цилиндро-поршневой группы могут быть снижение компрессии, повышенный расход масла, дымность, посторонний шум и ухудшение работы двигателя. Окончательное решение принимают после разборки, очистки и измерения цилиндра, поскольку похожие симптомы также вызывают изношенные кольца, поршень или поврежденная прокладка головки.

Что проверить при подборе

• Тип двигателя: четырехтактный CB 300 CBS с водяным охлаждением; одного указания класса 300 см³ для выбора недостаточно.
• Диаметр: 74 мм. Его необходимо согласовать с используемым поршнем и кольцами.
• Посадочная геометрия: сравните форму основания, расположение крепежных отверстий, направляющих и контуры плоскостей со снятым цилиндром.
• Каналы: проверьте взаимное расположение проходов охлаждающей жидкости и масла, чтобы после сборки они не были перекрыты прокладкой или несовпадающими поверхностями.
• Высота и выступ гильзы: эти размеры следует измерить на прежней детали либо сверить с ремонтной документацией конкретного двигателя.

Название мотоцикла само по себе не определяет совместимость: на внешне похожую технику могут устанавливать разные модификации двигателей. Перед заказом сопоставьте полный тип мотора, диаметр 74 мм, систему охлаждения и все посадочные размеры. Если прежний цилиндр уже растачивали или двигатель дорабатывали, дополнительно измерьте поршень и фактический диаметр отверстия.

Подготовка и установка

Монтаж цилиндра относится к полноценному ремонту цилиндро-поршневой группы. До сборки проверяют поршень, кольца, палец, шатун, головку и состояние сопрягаемых плоскостей. Изношенные детали нельзя оставлять только ради установки нового цилиндра: несоответствие зазоров способно быстро ухудшить результат ремонта. Поверхности очищают от остатков старых уплотнений, а внутренние каналы защищают от грязи и абразивных частиц.

При сборке используют подходящие для CB 300 CBS прокладки и направляющие, контролируют положение колец и свободное перемещение поршня. Крепеж затягивают в последовательности и с моментом, указанными в руководстве к двигателю. После соединения головки проверяют герметичность контура охлаждения, правильность фаз газораспределения и отсутствие посторонних звуков. Такой подход позволяет согласовать новый цилиндр с остальными деталями мотора и устранить причину прежнего повреждения, а не только его внешнее проявление.

Основные характеристики

• Тип детали: цилиндр двигателя
• Серия двигателя: CB 300 CBS / CBS300
• Рабочий цикл: 4-тактный
• Диаметр цилиндра: 74 мм
• Система охлаждения: водяная
• Торговое обозначение: VV
