Поршневые кольца VV 4T CB/CG Ø56,00 мм

Поршневые кольца VV 4T CB/CG Ø56,00 мм

Набор предназначен для ремонта цилиндро-поршневой группы четырехтактных двигателей семейства CB/CG, рассчитанных на кольца диаметром 56,00 мм. Деталь выбирают по фактическому размеру цилиндра и параметрам поршня, а не только по обозначению мотоцикла: внутри одной серии могут встречаться разные исполнения и ремонтные размеры.

Назначение и работа колец

Во время движения поршня кольца контактируют со стенкой цилиндра и выполняют сразу несколько задач. Компрессионные кольца ограничивают прорыв газов из камеры сгорания в картер, участвуют в отводе тепла от поршня к цилиндру и помогают сохранять рабочее уплотнение. Маслосъемная часть распределяет тонкий слой масла по стенке и снимает его избыток, чтобы смазка оставалась там, где она нужна для скольжения деталей.

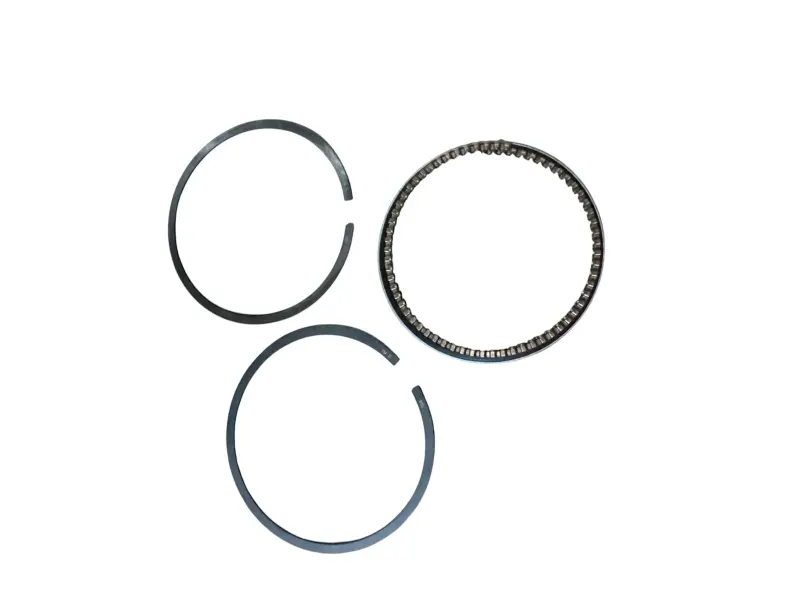

Конструкция набора включает два разрезных кольца с гладким контуром и кольцо с пружинным расширителем. Эти детали работают совместно, но занимают разные канавки поршня и не являются взаимозаменяемыми по положению. Правильная последовательность и ориентация особенно важны: перевернутое либо установленное не в свою канавку кольцо может ухудшить контроль масла и герметизацию цилиндра.

Когда кольца требуют замены

Проверка поршневой группы нужна при снижении компрессии, заметном расходе масла, дымности выхлопа или следах прорыва газов в картер. Такие признаки не означают, что достаточно заменить только кольца: схожие симптомы дают износ цилиндра, поршня, канавок или деталей газораспределения. Перед ремонтом измеряют цилиндр и поршень, оценивают состояние поверхности цилиндра и выясняют причину неисправности.

Новые кольца смогут правильно приработаться только на пригодной поверхности цилиндра и в исправных поршневых канавках. Если цилиндр имеет значительный износ, овальность, конусность или повреждения, подбор одного набора по номинальному диаметру не решает проблему. Изношенные канавки также не обеспечат кольцам необходимого положения и свободы перемещения.

Что проверить при подборе

• Диаметр 56,00 мм. Сверьте его с фактическим размером цилиндра после измерения. Кольца другого диаметра, включая близкие варианты 56,50 мм, не считаются прямой заменой.
• Серия двигателя 4T CB/CG. Обозначение должно совпадать с установленным мотором, однако его нужно проверять вместе с размерами поршневой группы.
• Параметры канавок поршня. Сравните количество колец, их осевую высоту, профиль и расположение маслосъемной части со снятым набором и техническими данными двигателя.
• Состояние сопряженных деталей. До сборки убедитесь, что поршень и цилиндр подходят для дальнейшего использования и не требуют расточки либо замены.

Рекомендации по установке

Поршень и канавки очищают от нагара, не повреждая их боковые поверхности. Каждое кольцо предварительно устанавливают ровно в цилиндр и измеряют зазор в замке щупом; допустимое значение берут из руководства конкретного двигателя. Также проверяют боковой зазор в канавке и свободное перемещение установленного кольца.

Для монтажа применяют специальные клещи, раскрывая кольцо только настолько, насколько требуется для прохода через поршень. Компрессионные кольца нельзя заводить в канавки спиралью: это способно вызвать деформацию. При наличии указателя верха его ориентируют к днищу поршня, а при отсутствии указателя руководствуются профилем детали и схемой двигателя. Замки разных колец располагают в разных направлениях по предписанной схеме, поверхности перед сборкой смазывают чистым моторным маслом, а поршень вводят в цилиндр через обжимку без приложения чрезмерного усилия.

После сборки соблюдают режим первоначальной приработки, предусмотренный изготовителем двигателя, контролируют уровень масла и работу мотора. Поршневые кольца VV Ø56,00 мм подходят для планового восстановления или ремонта двигателя CB/CG только после подтверждения всех посадочных размеров.
