Компактный механический выключатель для мототехники реагирует на нажатие подвижной детали и передает соответствующий сигнал в проводку. Пальчиковое исполнение означает, что срабатывание происходит через выступающий подпружиненный толкатель. Основной сценарий применения такого концевика — управление стоп-сигналом от тормозного рычага, однако при подборе необходимо ориентироваться на устройство конкретного механизма и штатную схему подключения.

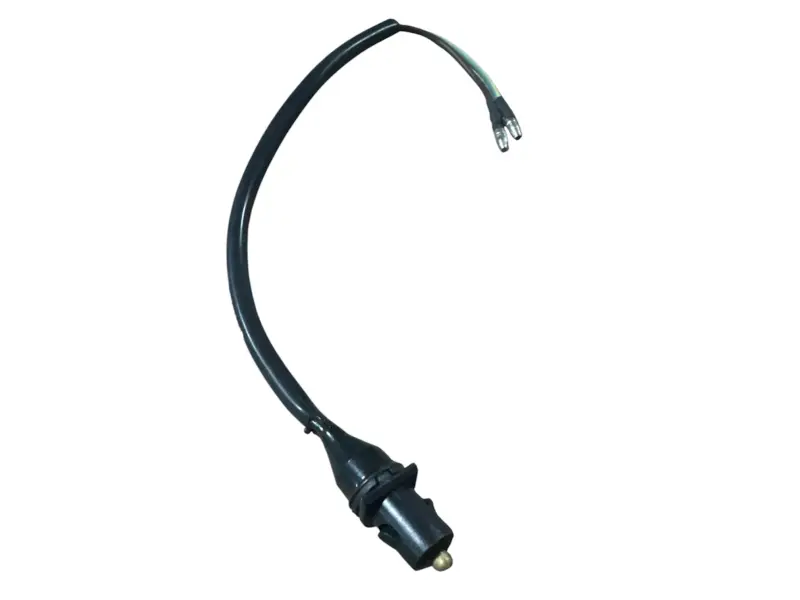

VV-2 выполнен в цилиндрическом корпусе с посадочным буртиком. Из корпуса выходит двухпроводный кабель, разделенный на два отдельных контактных окончания. Такая компоновка позволяет разместить выключатель возле рычага или другого подвижного механизма, а соединения вывести к штатной проводке. Толкатель расположен на торце корпуса: при изменении его положения внутренние контакты переключаются и формируют управляющий сигнал. Точное состояние контактов в нажатом и отпущенном положениях следует сопоставить со старой деталью до подключения.

Что проверить при подборе

Название типа не определяет посадку во всех моделях мототехники. Для правильной замены сравнивают сам корпус, способ фиксации и взаимное положение толкателя и рычага. Особенно внимательно нужно проверить следующие признаки:

• Форму посадочной части. Корпус должен входить в предусмотренное место без перекоса, доработки держателя и чрезмерного усилия.
• Положение толкателя. Рычаг или упор должен нажимать кнопку прямо, без заметной боковой нагрузки.
• Рабочее перемещение. В одном положении механизма кнопка должна освобождаться, а в другом — уверенно переключать контакты.
• Провод и окончания. Сверьте длину нужного участка, направление прокладки, количество контактов и форму ответных соединений.
• Логику срабатывания. До монтажа проверьте тестером, когда контакты замкнуты и когда разомкнуты, затем сравните результат со штатной схемой.

Замена и установка

Перед демонтажем старого выключателя зафиксируйте расположение корпуса, положение кнопки относительно рычага и маршрут провода. Работы выполняют при отключенном питании бортовой системы. Снимать деталь следует за корпус и контактные соединения, не вытягивая ее за провод. Новый концевик устанавливают ровно и фиксируют предусмотренным на технике способом, не сдавливая корпус и не создавая постоянной чрезмерной нагрузки на толкатель.

Провод прокладывают с небольшим свободным запасом, чтобы поворот руля и движение тормозного рычага не натягивали его. Следует исключить контакт с острыми кромками, горячими поверхностями и деталями, способными перетереть изоляцию. Соединения размещают так, чтобы они не разъединялись от вибрации и были защищены штатными чехлами либо кожухами, если они предусмотрены конструкцией техники.

Проверка после монтажа

Сначала проконтролируйте переключение контактов при медленном движении рычага. Затем подключите питание и убедитесь, что стоп-сигнал или другая управляемая функция включается в нужный момент, не остается активной после отпускания и не срабатывает от небольшого люфта. Проверьте работу при нескольких последовательных нажатиях и при полном повороте руля в обе стороны. Если реакция запаздывает, возникает слишком рано или пропадает в части хода, необходимо скорректировать положение корпуса либо повторно проверить соответствие выключателя штатной посадке.

Замена актуальна при заедании кнопки, нестабильном срабатывании, повреждении изоляции или обрыве возле корпуса и контактных окончаний. Тщательное сравнение старой детали с VV-2 по посадке, ходу толкателя и подключению помогает восстановить корректную работу сигнальной функции без переделки штатного крепления.
