Коленвал 4T CB125/150 тип 2 AMG

Коленвал 4T CB125/150 тип 2 AMG

Коленчатый вал предназначен для ремонта четырехтактных двигателей семейства CB125/150 с исполнением типа 2. Он занимает центральное место в кривошипно-шатунном механизме: соединяется с поршнем через шатун, преобразует его возвратно-поступательное движение во вращение и передает создаваемое двигателем усилие далее по силовому механизму. Деталь выбирают при капитальном ремонте, восстановлении двигателя после повреждения либо замене вала, утратившего допустимую геометрию и посадку.

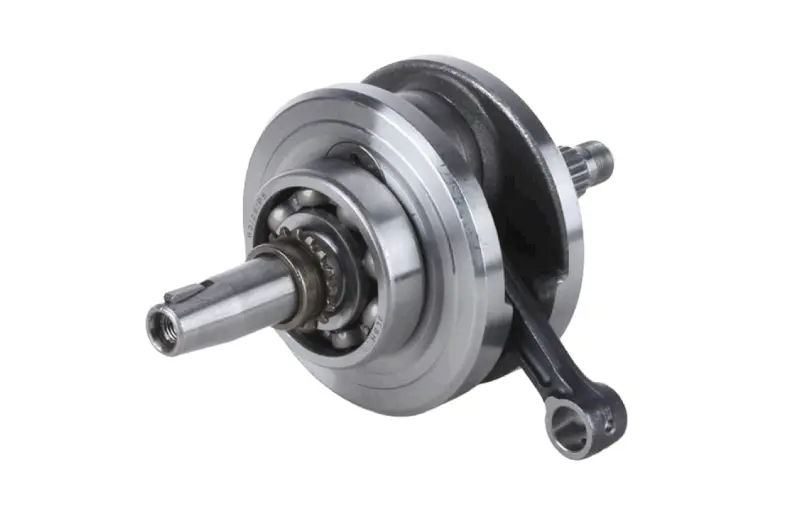

Конструкция объединяет две щеки коленвала, шатун и выходящие с обеих сторон участки вала. На одном конце предусмотрены внутренняя резьба и продольный паз, противоположный конец имеет шлицевой участок. Такая конфигурация важна при сопоставлении с деталями, которые устанавливаются по сторонам картера. Обозначение тип 2 относится к конкретному исполнению, поэтому одного совпадения рабочего объема или названия семейства CB недостаточно для точного выбора.

Что проверить при подборе

До разборки двигателя желательно определить его полное обозначение, а после снятия старого коленвала сравнить оба изделия непосредственно. Проверка должна охватывать не только общую форму, но и все поверхности, от которых зависит установка в картер и соединение с другими деталями.

• Тип двигателя: четырехтактное исполнение CB125/150 должно совпадать с ремонтируемым мотором.
• Вариант конструкции: требуется именно тип 2; детали других исполнений могут различаться геометрией даже при одинаковом обозначении объема.
• Концы вала: сравнивают их длину, диаметр, резьбу, шлицы, паз и расположение посадочных участков.
• Посадки в картере: проверяют диаметры под подшипники, расстояние между щеками и общую ширину узла.
• Шатунная часть: сопоставляют длину шатуна, размер отверстия верхней головки и соответствие поршневому пальцу.

Запись CB125/150 охватывает семейство двигателей, внутри которого встречаются разные модификации. Название мотоцикла само по себе не заменяет проверку установленного мотора: на технике одной модели могли использоваться различные версии двигателя, а после прежних ремонтов силовой агрегат мог быть заменен. Если старый вал недоступен для сравнения, подбор выполняют по обозначению двигателя и контрольным размерам из документации конкретной модификации.

Когда требуется замена

Основанием для дефектовки коленвала служат заметный радиальный люфт шатуна, повреждение резьбы или шлицев, износ посадок под подшипники, заедание шатунного соединения, биение либо деформация после аварийной остановки двигателя. Стук из нижней части картера также требует диагностики, но сам по себе не подтверждает неисправность именно коленвала. При разборке одновременно оценивают состояние подшипников, сальников, поршневого пальца и сопряженных деталей, чтобы причина повреждения не сохранилась после ремонта.

Установка и контроль после сборки

Монтаж связан с полной разборкой нижней части двигателя и требует подходящего съемного и запрессовочного инструмента. Перед сборкой очищают картер и масляные каналы, проверяют посадочные поверхности и удаляют остатки старых уплотнений. Половины картера соединяют без ударов по торцам вала и без принудительного перекоса. Крепеж затягивают в последовательности и с моментами, указанными для конкретного двигателя.

После соединения картера вал должен вращаться свободно, равномерно и без локальных заеданий. Дополнительно контролируют осевое положение, посадку подшипников, движение шатуна и отсутствие перекоса. До первого запуска восстанавливают штатную систему смазки и убеждаются, что все сопряженные детали установлены правильно. Тщательная проверка исполнения тип 2 до начала монтажа помогает избежать повторной разборки двигателя из-за несовпадения валов или посадочных размеров.
