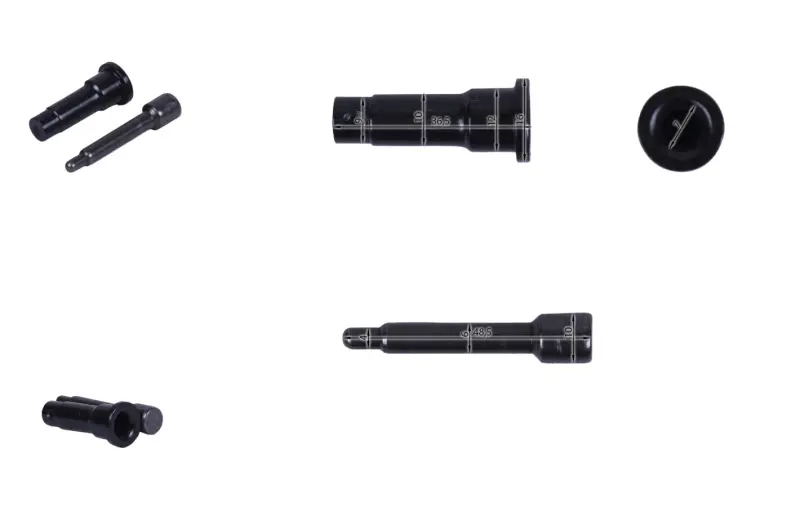

Вал выжима сцепления CG 200 AMG

Вал выжима сцепления CG 200 AMG

Эта деталь предназначена для механизма управления сцеплением мотоциклетного двигателя CG 200. Вал принимает движение привода и передает его дальше на механизм выключения сцепления: при воздействии на рычаг он поворачивается, рабочая часть смещает сопряженный толкатель, а пакет дисков получает необходимое перемещение для разъединения двигателя и коробки передач. Исправная передача усилия помогает водителю кратковременно снять нагрузку с трансмиссии при остановке и переключении передач.

Роль детали в приводе сцепления

Вал работает между наружной частью привода и деталями, расположенными со стороны сцепления. Его задача — преобразовать ход троса и рычага в контролируемое воздействие на нажимной механизм. Поэтому состояние посадочных участков, рабочей зоны и мест сопряжения непосредственно влияет на то, насколько предсказуемо движется рычаг и полностью ли размыкается пакет дисков. Износ самого вала нельзя компенсировать чрезмерным натяжением троса: такая регулировка меняет свободный ход, но не восстанавливает поврежденную геометрию детали.

Замена актуальна, если при разборке обнаружены выработка, деформация, повреждение рабочей части или заметный люфт в месте установки. Поводом для диагностики также служат заедание привода, неравномерный ход рычага и ситуация, когда корректная регулировка троса не обеспечивает полного выключения сцепления. Эти признаки не всегда указывают только на вал, поэтому одновременно проверяют трос, наружный рычаг, толкатель, возврат привода и состояние деталей сцепления.

Как проверить совместимость

Обозначение CG 200 определяет семейство применения, однако у двигателей разных выпусков и производителей исполнение отдельных деталей может отличаться. Для уверенного подбора сравните новый вал с демонтированным образцом до начала сборки. Важна не только общая длина: совпасть должны диаметры и расположение посадочных участков, ступени корпуса, форма увеличенной головки, продольный паз, профиль рабочего конца и положение всех упорных поверхностей.

• Семейство двигателя: деталь выбирается для CG 200; совместимость с другим обозначением двигателя требует отдельной проверки.
• Посадочная геометрия: диаметры и ступени должны соответствовать отверстиям и опорам в крышке двигателя.
• Связь с приводом: форма головки и паза должна совпадать с наружным рычагом или другим сопрягаемым компонентом.
• Рабочий конец: профиль и вылет сверяют с толкателем, на который вал передает усилие.
• Свободное движение: до окончательной сборки вал должен устанавливаться без перекоса и перемещаться в предусмотренном диапазоне без закусывания.

Установка и регулировка

Перед монтажом очистите место установки и осмотрите поверхности, с которыми контактирует вал. Если на сопряженном толкателе, опоре или наружном рычаге есть выраженная выработка, установка одной новой детали может не устранить люфт и тяжелый ход. Вал устанавливают в том же положении, в котором стояла исходная деталь, а участки трения обслуживают смазочным материалом, предусмотренным регламентом конкретного двигателя. При сборке нельзя прикладывать ударную нагрузку или принудительно проталкивать деталь через несовпадающие посадки.

После монтажа подключите привод, выставьте свободный ход рычага по требованиям мотоцикла и несколько раз проверьте плавность срабатывания на заглушенном двигателе. Затем убедитесь, что сцепление полностью выключается при нажатии и не остается частично разомкнутым после отпускания рычага. Слишком малый свободный ход способен удерживать механизм под нагрузкой и провоцировать пробуксовку, а чрезмерный ход не дает пакету дисков разомкнуться полностью. Вал выжима CG 200 AMG подходит для ремонта, когда идентичность двигателя и геометрия снятой детали совпадают с этим исполнением.
