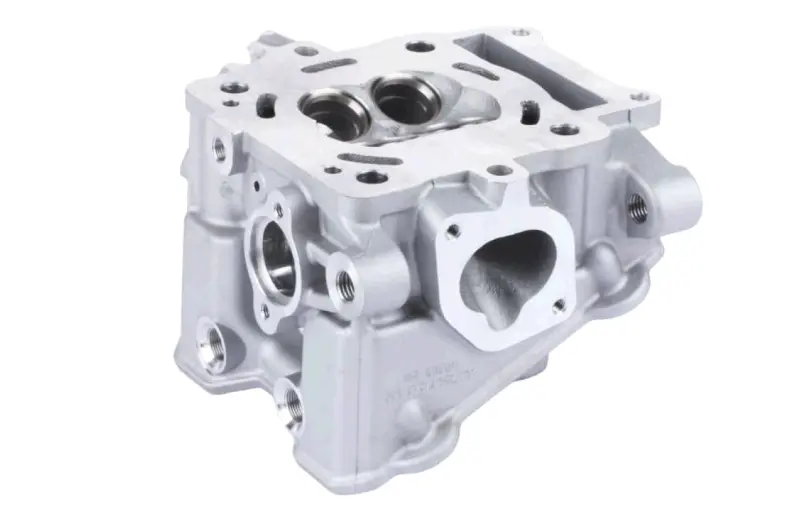

Головка цилиндра 4T CB300 ZS174MN-5, голая, AMG

Головка цилиндра 4T CB300 ZS174MN-5, голая

Корпусная деталь верхней части четырехтактного двигателя CB300 с обозначением ZS174MN-5. Головка закрывает цилиндр со стороны камеры сгорания, служит основой для размещения деталей газораспределения и соединяет впускной и выпускной тракты с цилиндром. Такое исполнение выбирают при ремонте мотора, когда корпус прежней головки поврежден, а состав клапанного механизма планируется подобрать отдельно или собрать из исправных деталей после проверки.

Назначение и исполнение

Голая головка представляет собой корпус без собранного клапанного механизма. Она рассчитана на дальнейшую комплектовку во время ремонта, поэтому ее не следует путать с головкой в сборе. В корпусе предусмотрены зона камеры сгорания, впускное и выпускное окна, посадочные и резьбовые места, а также внутренние проходы, необходимые для работы верхней части мотора. Открытая конфигурация удобна для полноценной дефектовки: мастер может отдельно оценить клапаны, направляющие, седла, пружины, распределительный механизм и сопрягаемые детали, а затем собрать головку под фактическое состояние двигателя.

Деталь предназначена именно для семейства CB300 с кодом двигателя ZS174MN-5. При подборе код мотора важнее общего обозначения объема: внешне сходные головки разных версий могут различаться расположением шпилек, формой камеры, окнами впуска и выпуска, креплениями навесных деталей и конфигурацией внутренних проходов. Поэтому покупку стоит сверять не только по названию мотоцикла, но и по полному обозначению двигателя.

Что проверить перед выбором

• Модель двигателя: полное обозначение должно соответствовать ZS174MN-5; сокращения ZS174MN без индекса недостаточно для уверенного подбора.
• Исполнение: это голый корпус, а не собранная головка с готовым механизмом газораспределения.
• Геометрия сопряжений: сравните со старой деталью расположение крепежных отверстий, контуры привалочных плоскостей, форму камеры сгорания и положение впускного и выпускного окон.
• Подключение смежных деталей: должны совпасть точки крепления коллектора, выпускного патрубка, крышки и прочих компонентов, которые устанавливаются на головку конкретной версии мотора.
• Состояние деталей для сборки: клапаны, направляющие, седла, пружины и детали привода нельзя переносить автоматически; каждый компонент проверяют по износу и соответствию посадочным местам.

Когда нужна замена корпуса

Замена головки требуется при трещинах, поврежденных резьбах, деформации привалочной плоскости, критическом износе направляющих или седел и других дефектах, которые не позволяют восстановить герметичность камеры сгорания и правильную работу клапанов. Поводом для разборки верхней части мотора также могут быть потеря компрессии, негерметичность клапанов или нарушение газораспределения, однако окончательное решение принимают после дефектовки: одинаковые симптомы способны возникать из-за прокладки, клапанов, регулировки или привода.

Подготовка к установке

До сборки проверьте плоскость прилегания к цилиндру, состояние всех резьб, посадок и каналов. Поверхности должны быть чистыми, без остатков прежней прокладки и загрязнений, способных перекрыть проходы. Заранее подберите подходящую прокладку и полный набор деталей для выбранной конфигурации. После установки необходимо выставить фазы газораспределения, отрегулировать клапанные зазоры и затянуть крепеж в последовательности и с моментами, установленными ремонтной документацией для ZS174MN-5.

Голая головка CB300 подходит для осознанного ремонта, при котором сохраняют только проверенные компоненты и контролируют каждое сопряжение. Перед заказом сопоставьте старый корпус с этой деталью по коду двигателя и геометрии всех подключений. Профессиональная сборка с измерением плоскостей, посадок и зазоров помогает избежать повторной разборки и возвращает верхней части двигателя правильную герметичность и согласованную работу газораспределения.
