Правая крышка двигателя CB300 (ZS174MN-5) AMG

Правая крышка двигателя CB300 (ZS174MN-5) AMG

Корпусная деталь для ремонта правой стороны двигателя с обозначением ZS174MN-5, указанного поставщиком как CB300. Крышка закрывает правую часть картера со стороны сцепления, образует внешний контур моторного корпуса и служит основанием для сопряженных деталей. Ее устанавливают вместо поврежденной штатной крышки при трещинах, сколах, деформации привалочной плоскости, разрушении крепежных мест или утечке, которую невозможно устранить одной заменой уплотнения.

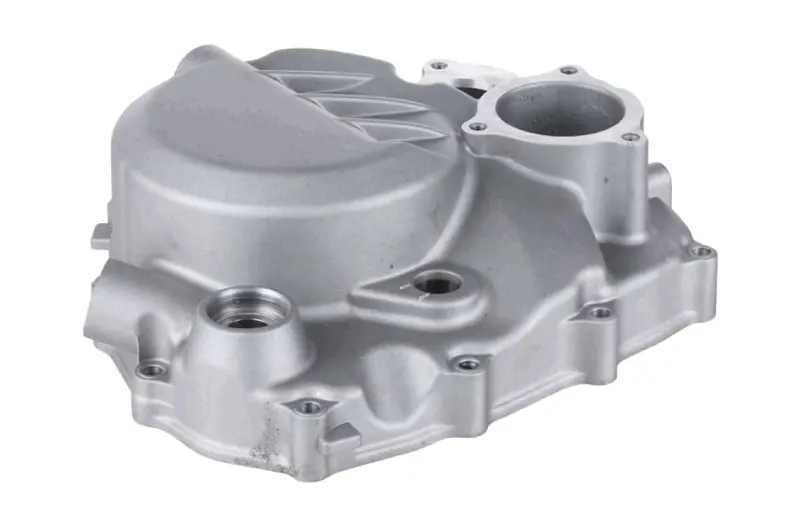

Крышка выполнена в серебристо-сером цвете и имеет объемную корпусную форму. По периметру расположены крепежные проушины и отверстия, а в верхней части предусмотрена круглая посадочная зона для водяной помпы. Конструкция также включает резьбовое сервисное отверстие и несколько обработанных посадочных участков. Такое количество сопряжений требует внимательного подбора: совпасть должен не только общий силуэт, но и положение каждого отверстия, канала и опорной поверхности.

Как правильно подобрать крышку

Обозначение ZS174MN-5 необходимо сверить с моделью фактически установленного двигателя. Названия мотоцикла или внешнего сходства корпуса недостаточно: в пределах близких семейств встречаются отличия по креплению помпы, внутренним каналам, форме картера и расположению сервисных отверстий. Снятую крышку желательно положить рядом с новой деталью и последовательно сравнить все точки сопряжения.

• Сторона установки: требуется правая крышка картера, а не левая крышка генератора и не небольшая отдельная крышка головки или помпы.
• Контур: должны совпадать форма привалочной плоскости, наружные выступы и расположение направляющих участков.
• Крепление: сравниваются количество, диаметр и взаимное положение отверстий по всему периметру.
• Зона помпы: проверяются форма фланца, посадочный диаметр и точки крепления сопряженного корпуса.
• Сервисные отверстия: учитываются их расположение, резьба, а также используемые на старой крышке пробки и крышки.
• Внутренняя сторона: каналы, ребра, углубления и свободное пространство не должны мешать штатным деталям двигателя.

Подготовка и установка

Перед разборкой двигатель остужают, затем сливают моторное масло. Если снимается водяная помпа или размыкается ее контур, также заранее сливают охлаждающую жидкость. После демонтажа старой детали привалочную плоскость картера очищают от остатков уплотнения и загрязнений, не повреждая обработанную поверхность. Одновременно проверяют состояние направляющих втулок, резьбовых гнезд, крепежа и деталей, которые переносятся на новую крышку.

Для сборки используют уплотнение, соответствующее конкретному исполнению двигателя. Герметизирующий состав применяют только в местах и количестве, предусмотренных ремонтной процедурой. Крышку устанавливают без ударов и принудительного стягивания перекоса болтами. Крепеж сначала наживляют вручную, после чего равномерно затягивают в несколько проходов с моментом, установленным изготовителем двигателя. Чрезмерная затяжка способна повредить резьбу или нарушить плоскость прилегания.

Проверка после ремонта

До заказа следует определить, какие уплотнения, втулки, пробки и компоненты помпы потребуются при сборке: название позиции относится именно к правой крышке, а наличие дополнительных деталей отдельно не подтверждено. После монтажа восстанавливают уровни рабочих жидкостей и проверяют периметр крышки, сервисные отверстия и зону помпы на отсутствие подтеканий. Повторный осмотр после первого прогрева помогает своевременно обнаружить неплотное сопряжение и убедиться, что ремонт выполнен корректно.
