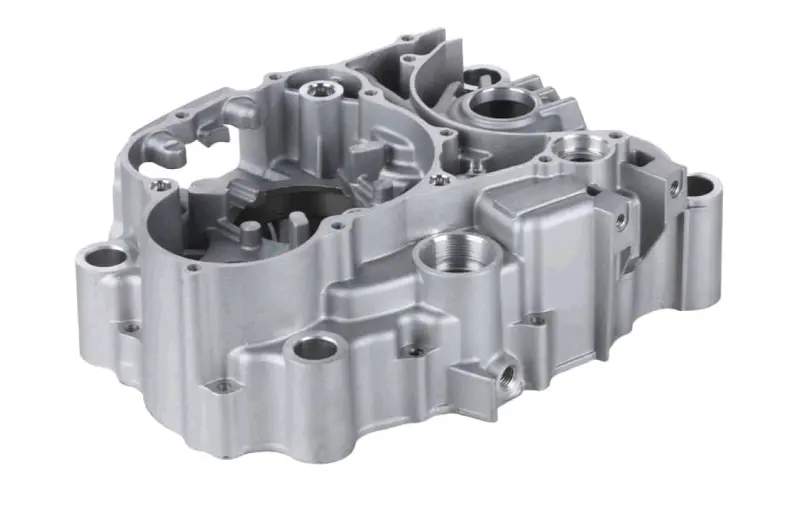

Левый картер двигателя AMG 4T CB300 (ZS174MN-5)

Левый картер двигателя AMG 4T CB300 / ZS174MN-5

Корпусная деталь предназначена для левой стороны одноцилиндрового четырехтактного двигателя ZS174MN-5 с жидкостным охлаждением. Двигатель также обозначается NB300, тогда как в названии позиции используется CB300. Картер служит основой для размещения и взаимного позиционирования внутренних компонентов двигателя, закрывает их со стороны корпуса и соединяется с правой половиной. Это именно левая половина картера, а не наружная крышка, поэтому детали выполняют разные задачи и не заменяют друг друга.

Картер выбирают для капитального ремонта, когда прежний корпус имеет трещину, пробой, поврежденную резьбу, деформированную плоскость сопряжения либо изношенную посадочную зону. Сложная форма включает обработанные опорные участки, внутренние полости, отверстия под крепеж и резьбовые точки. От точного совпадения этих мест с сопрягаемыми деталями зависит возможность правильно собрать двигатель без перекоса и заедания.

Основные данные для подбора

• Тип детали: левая половина картера двигателя.
• Исполнение двигателя: четырехтактное, один цилиндр, жидкостное охлаждение.
• Модельный индекс: ZS174MN-5; дополнительное обозначение — NB300.
• Каталожное обозначение позиции: CB300, AMG.
• Конструктивные признаки: развитая корпусная форма с несколькими посадочными отверстиями, опорными зонами и точками крепления.

Что сверить перед покупкой

Главным ориентиром служит полный индекс двигателя ZS174MN-5 в документации на мотоцикл или в истории его обслуживания. Одного обозначения CB300 или приблизительного объема недостаточно: у внешне близких моторов могут отличаться контур соединения половин, расположение крепежа, выходы валов и геометрия посадочных мест. Снятый левый корпус нужно сопоставить с новой деталью по общему контуру, количеству и положению отверстий, форме внутренних полостей, местам под подшипники и резьбовые соединения.

Отдельно убедитесь, что требуется именно корпусная половина. Левая крышка картера устанавливается снаружи и закрывает часть механизмов, но не является этим корпусом. Если ремонт вызван повреждением только крышки, заказывать левую половину не следует. При разрушении корпуса одновременно проверяют правую половину, валы, подшипники и крепеж: сопрягаемые компоненты не должны переносить дефект или перекос в новую деталь.

Подготовка и установка

Замена выполняется при полной разборке соответствующей части двигателя. До сборки поверхности очищают от остатков старого уплотнения и загрязнений, затем проверяют плоскость соединения, посадочные зоны и каждое резьбовое отверстие. Подшипники, втулки, уплотнения и другие сопутствующие компоненты подбирают по ремонтной схеме конкретного двигателя; наличие этих деталей вместе с картером заранее не предполагается.

При монтаже используют схему сборки и значения затяжки, установленные для ZS174MN-5. Половины корпуса соединяют без ударной подгонки и принудительного стягивания несовпадающих участков болтами. После установки валов проверяют свободное вращение и корректное положение внутренних деталей, а после окончательной сборки контролируют герметичность соединений и отсутствие постороннего сопротивления.

Практический сценарий замены

Эта позиция подходит для восстановления двигателя, если повреждение сосредоточено в левой половине и остальные сопрягаемые компоненты пригодны к дальнейшей сборке. Точная проверка до начала ремонта помогает заранее определить перечень подшипников, уплотнений и крепежа, избежать повторной разборки и собрать мотор по его штатной геометрии. Для такой работы нужен опыт ремонта мотоциклетных двигателей и измерительный контроль посадок.
