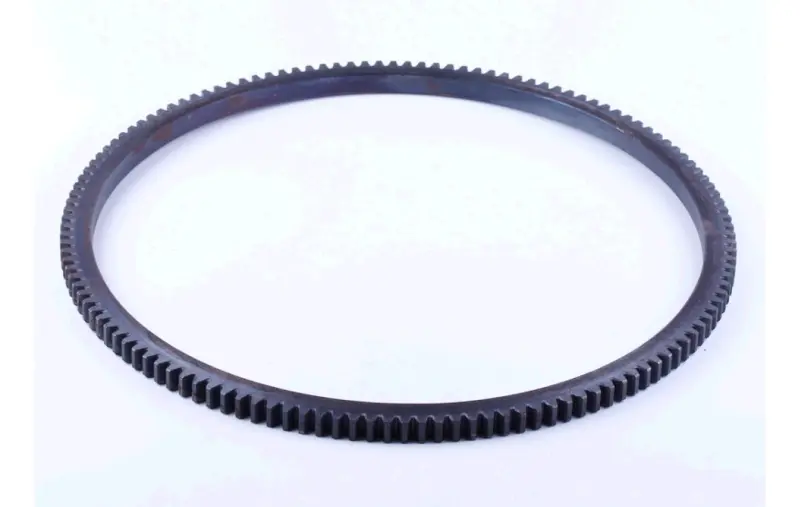

Венец маховика AMG 175N/180N, 134 зуба

Венец маховика AMG для двигателей 175N/180N

Зубчатое кольцо предназначено для системы стартерного запуска мотоблоков с дизельными двигателями семейств 175N и 180N. Деталь устанавливается на маховик и имеет 134 зуба по наружной окружности. Она рассчитана на одноцилиндровые четырехтактные двигатели с водяным охлаждением, которые применяются на тяжелых мотоблоках разных марок. Венец поставляется как отдельная деталь: это удобно, когда сам маховик исправен, а его зубчатая часть уже требует замены.

Назначение и работа

При запуске шестерня привода стартера входит в зацепление с зубьями венца и передает вращение маховику. Через маховик проворачивается коленчатый вал, поэтому состояние зубчатой пары непосредственно влияет на уверенный пуск двигателя. Равномерные зубья без сколов помогают приводу входить в зацепление без проскальзывания и повторных ударов. После запуска шестерня стартера выходит из контакта, а венец продолжает вращаться вместе с маховиком.

Количество зубьев — один из основных параметров совместимости. Для этой модели оно составляет 134. Даже при совпадении обозначения двигателя следует проверить посадку на конкретном маховике: у деталей для 175N и 180N встречаются исполнения с разными посадочными размерами. Наружное сходство зубчатых колец не подтверждает взаимозаменяемость.

Как правильно подобрать венец

Перед заказом сопоставьте деталь со снятым венцом и маховиком. Проверка нескольких параметров снижает риск несовместимости и позволяет собрать стартерный механизм без перекоса:

• Семейство двигателя: 175N или 180N; обозначение лучше уточнить по технической документации мотоблока.
• Количество зубьев: ровно 134 по полной окружности.
• Посадочный размер: измерьте внутренний диаметр старого венца и соответствующую поверхность маховика.
• Габариты кольца: сравните наружный диаметр и ширину с демонтированной деталью.
• Геометрия зубьев: форма зубьев должна соответствовать старой детали и шестерне привода стартера.

Модель мотоблока и мощность двигателя полезны для предварительного поиска, но окончательный выбор делают по типу двигателя, числу зубьев и фактическим размерам посадки. Такой подход особенно важен после прежнего ремонта, когда на технике мог быть установлен маховик другого исполнения.

Когда требуется замена

Поводом для проверки венца служат сколы, замятые кромки, заметная выработка на рабочих сторонах зубьев, проскальзывание шестерни стартера, металлический хруст или серия ударов во время пуска. Повреждения могут находиться только на отдельных участках, поэтому при осмотре нужно проверять все 134 зуба, а не только доступный сектор.

Похожие симптомы может создавать изношенная шестерня привода стартера или люфт ее механизма. Замена только венца при поврежденной ответной детали способна привести к быстрому повторному износу. До сборки осмотрите зубья шестерни, свободный ход привода, поверхность посадки венца и состояние самого маховика.

Установка и проверка

Монтаж требует снятия маховика и точной посадки кольца по всей окружности. Посадочную поверхность очищают от загрязнений и следов старой установки, после чего проверяют отсутствие деформации и повреждений. Венец должен располагаться ровно, без перекоса и участков неполной посадки. Способ установки выбирают по ремонтной документации конкретного двигателя и конструкции маховика.

После сборки контролируют равномерность зацепления с шестерней стартера. При пробном пуске не должно быть проскальзывания, заедания, металлического хруста или повторных ударов. Венец AMG на 134 зуба подходит для ремонта стартерного механизма двигателей 175N/180N, когда подтверждены посадочные размеры и соответствие установленному маховику.

Основные данные

• Тип детали: венец маховика.
• Марка: AMG.
• Двигатели: 175N, 180N.
• Количество зубьев: 134.
• Назначение: мотоблоки с дизельным одноцилиндровым четырехтактным двигателем водяного охлаждения.
