Шестерня коленвала AMG 4T CB250/300 для привода корзины сцепления

Шестерня коленвала AMG 4T CB250/300 для привода корзины сцепления

Деталь предназначена для четырехтактных двигателей семейства CB250/300 и устанавливается в приводе корзины сцепления. Она принимает вращение от коленчатого вала и передает его на сопряженную шестерню корзины, обеспечивая механическую связь двигателя со сцеплением. Для нормального зацепления важны целые зубья, правильное положение на валу и точное совпадение геометрии с парной деталью.

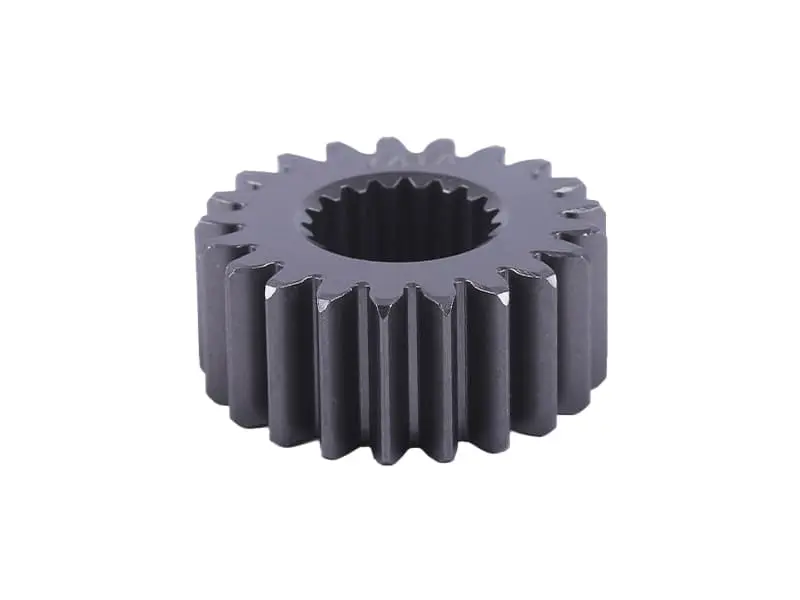

Шестерня имеет наружный прямозубый венец и внутреннее шлицевое отверстие. Наружные зубья взаимодействуют с шестерней корзины, а шлицы соединяют деталь с коленвалом и передают вращение без проворачивания относительно вала. Эта модификация относится именно к приводу корзины сцепления: ее нельзя подменять похожими шестернями масляного насоса, балансировочного механизма или стартера.

Как подобрать шестерню

Обозначения CB250 и CB300 используются для нескольких версий четырехтактных двигателей, поэтому одного совпадения названия недостаточно. До установки сравните новую и снятую детали либо сверьтесь с техническими данными конкретного двигателя.

• Назначение: выбирайте шестерню привода корзины сцепления, а не другую деталь коленвала сходной формы.
• Наружный венец: должны совпадать количество зубьев, их шаг, профиль и наружный диаметр. Иное исполнение не обеспечит правильного зацепления с корзиной.
• Внутренние шлицы: сравните их количество, форму и посадочный диаметр. Шестерня должна садиться на соответствующий участок коленвала без перекоса.
• Толщина и положение венца: проверьте общую толщину, вылет и расположение торцов. От этого зависит совмещение с сопряженной шестерней.
• Версия двигателя: обозначение 4T CB250/300 должно соответствовать установленному мотору и его модификации, а не только модели мотоцикла.

Если старая деталь разрушена и сравнить ее полностью невозможно, используйте сохранившиеся размеры, количество зубьев и параметры шлицев, а также сведения из руководства по двигателю. Не выбирайте шестерню только по внешнему сходству: близкие по виду детали могут различаться посадкой или положением зубчатого венца.

Когда требуется замена

Поводом для разборки и проверки служат сколы, трещины, выраженная выработка или замятие зубьев, повреждение внутренних шлицев, люфт на посадке и необычный шум со стороны сцепления. При осмотре оценивают весь венец, а не только доступный участок. Одновременно проверяют зубья корзины сцепления: установка новой шестерни в пару с сильно изношенной деталью не устраняет причину неправильного зацепления.

После обнаружения металлических частиц необходимо найти источник повреждения и очистить внутреннюю полость двигателя по процедуре, предусмотренной для конкретного мотора. Состояние фиксаторов, шайб и посадочного участка коленвала также влияет на положение шестерни после сборки.

Установка и контроль

Перед монтажом очистите посадочные поверхности и проверьте, нет ли заусенцев на шлицах. Деталь устанавливают без перекоса, совмещая внутренний профиль с коленвалом; удары по зубьям недопустимы. Шестерня должна занять штатное положение, а элементы фиксации устанавливаются в той же последовательности и с параметрами затяжки, которые указаны производителем двигателя.

До закрытия крышки проверьте совмещение зубчатых венцов, отсутствие закусывания и правильное осевое положение деталей. После ручного проворачивания механизма зацепление должно оставаться равномерным по полному обороту. Такой контроль помогает вовремя обнаружить несовпадение профиля, перекос или повреждение сопряженной шестерни.

Шестерня AMG подойдет для ремонта привода корзины сцепления 4T CB250/300 при полном совпадении посадки и зубчатого венца. Точная предварительная сверка снижает риск повторной разборки двигателя и повреждения деталей сцепления.
