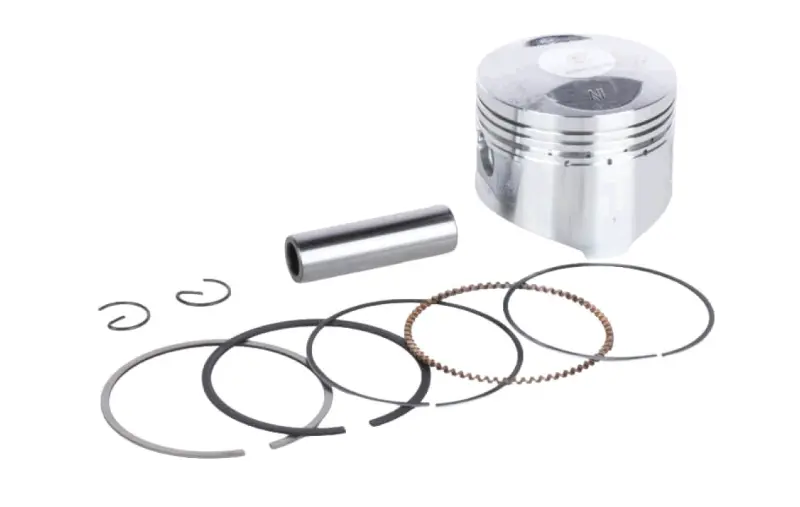

Поршень 4T CB200 STD Ø63, палец 15 мм, в сборе AMG

Поршень 4T CB200 STD Ø63, палец 15 мм, в сборе AMG

Поршневой комплект AMG предназначен для ремонта цилиндро-поршневой группы четырёхтактного двигателя CB200. Поршень выполнен в стандартном размере STD: его диаметр составляет 63 мм, а диаметр поршневого пальца — 15 мм. В комплект входят кольца, палец и стопорные кольца, поэтому необходимые для сборки поршневого узла элементы не придётся подбирать по отдельности.

Во время работы двигателя поршень перемещается внутри цилиндра, воспринимает давление газов и через палец передаёт усилие на шатун. Он также участвует в формировании рабочего объёма двигателя, поэтому состояние поршня, колец и сопряжённых деталей влияет на ровную работу мотора. Такой комплект выбирают для плановой замены изношенного поршня и ремонта ЦПГ при заметном расходе масла, снижении компрессии, повреждении поршня или износе канавок под кольца.

До начала ремонта важно определить причину неисправности. Если не проверить цилиндр, шатун и посадочное место пальца, установка нового комплекта может не устранить исходную проблему. Осмотр сопряжённых деталей помогает заранее понять, достаточно ли замены поршневого узла и пригоден ли цилиндр для дальнейшей работы со стандартным размером.

Подбор поршня

Обозначение STD указывает на стандартный размер. Комплект следует устанавливать в цилиндр, который не растачивался под ремонтный размер и соответствует диаметру поршня 63 мм. Перед покупкой необходимо измерить фактический диаметр цилиндра: ориентироваться только на заявленное обозначение двигателя недостаточно.

Для правильного подбора параметры CB200, Ø63 и p-15 должны соответствовать ремонтируемому двигателю и демонтированному поршню. В технике с обозначением CB200 встречаются разные исполнения двигателя и поршневой группы, поэтому одного названия мотоцикла недостаточно. Сравните со снятой деталью диаметр пальца, форму днища поршня, высоту и расположение колец. Совпадение этих параметров так же важно, как соответствие диаметра.

Комплектация и применение

• поршень для четырёхтактного двигателя CB200;
• стандартный размер STD и диаметр 63 мм;
• поршневой палец диаметром 15 мм;
• кольца, палец и стопорные кольца в комплекте;
• готовый набор деталей для сборки поршневого узла при ремонте ЦПГ.

Комплектная поставка упрощает подготовку к ремонту: основные элементы поршневого узла уже собраны в одном наборе. При этом комплект не отменяет проверки размеров и состояния двигателя. Поршень подходит только при точном совпадении исполнения, диаметра цилиндра, параметров пальца и других конструктивных особенностей со старой деталью.

Проверка и установка

Перед сборкой проверьте состояние рабочей поверхности цилиндра, шатуна и посадочного места поршневого пальца. Убедитесь, что цилиндр сохранил стандартный размер и соответствует поршню Ø63 мм. Затем ещё раз сопоставьте новый и снятый поршни по форме днища, пальцу и расположению колец.

Кольца устанавливают с учётом их назначения и правильного положения замков. Палец и стопорные кольца должны занимать предусмотренные для них посадочные места. После сборки необходимо проверить свободное перемещение поршня и убедиться в отсутствии повреждений, которые могут помешать работе узла. Аккуратная проверка перед установкой снижает риск ошибки при подборе и позволяет использовать комплект по назначению.

AMG 4T CB200 STD Ø63 p-15 — комплект для ремонта стандартной поршневой группы, когда требуется заменить поршень вместе с кольцами, пальцем и стопорными кольцами. Это подходящий вариант для двигателя соответствующего исполнения при подтверждённом стандартном размере цилиндра и полном совпадении основных параметров.
