Барабанные тормозные колодки Delta / Yamaha YB100 STAGE-9

Барабанные тормозные колодки Delta / Yamaha YB100 STAGE-9

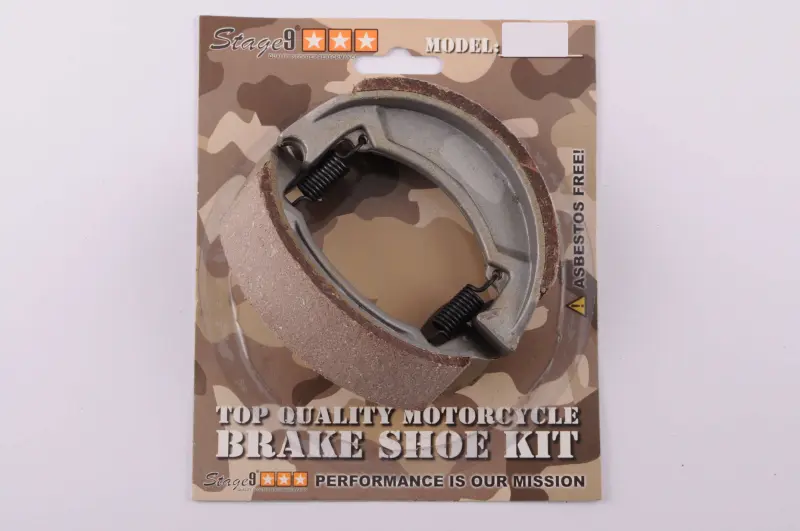

Колодки STAGE-9 предназначены для барабанного тормоза мопедов Viper Delta и мотоциклов семейства Yamaha YB, включая указанную в применяемости модель YB100. В набор входят две дугообразные колодки с фрикционными накладками и две стяжные пружины. Такая конфигурация соответствует конструкции, в которой колодки располагаются внутри тормозного барабана и при нажатии на педаль или рычаг расходятся в стороны, прижимаясь накладками к его внутренней поверхности.

Это именно колодки барабанного типа: они не предназначены для работы с тормозным диском и суппортом. Различие принципиально при подборе, поскольку форма основания, расположение опорных участков и пружин должны соответствовать тормозному щиту конкретного колеса. Перед заказом следует убедиться, что на мопеде или мотоцикле установлен барабанный механизм, а снятые колодки имеют такую же дугообразную форму и аналогичное расположение мест крепления пружин.

Конструкция и назначение

Обе колодки образуют парную конструкцию и удерживаются стяжными пружинами. Когда тормоз освобождается, пружины возвращают колодки к исходному положению, чтобы накладки не оставались прижатыми к барабану. Во время торможения разжимной кулачок разводит колодки, а контакт фрикционных накладок с рабочей поверхностью барабана создает усилие замедления. Поэтому состояние накладок, барабана, кулачка и возвратных пружин нужно оценивать совместно.

Замена колодок требуется при заметном износе накладок, ухудшении торможения, увеличении хода привода либо нестабильной работе механизма. Посторонний шум, подклинивание колеса и неполный возврат педали также служат поводом разобрать барабан и проверить все сопряженные детали. Причиной таких симптомов могут быть не только колодки, поэтому до установки необходимо осмотреть внутреннюю поверхность барабана, разжимной кулачок, оси опоры и привод.

Что проверить при подборе

• Тип механизма: на нужном колесе должен использоваться барабанный тормоз с двумя внутренними колодками.
• Модель техники: применяемость заявлена для Viper Delta и Yamaha YB, в названии позиции отдельно указана Yamaha YB100.
• Форма старых колодок: сравните общий контур, ширину дуги, опорные торцы и расположение зацепов для пружин.
• Посадка в тормозном щите: колодки должны правильно опираться на кулачок и неподвижную опору без перекоса.
• Состояние барабана: глубокие борозды, выраженная выработка или повреждения рабочей поверхности требуют отдельной оценки перед сборкой.

Рекомендации по установке

Колодки устанавливают парой, сохраняя правильное положение стяжных пружин и точек опоры. Фрикционные поверхности и внутренняя дорожка барабана должны оставаться чистыми: попадание смазки или технических жидкостей ухудшает контакт. Смазочные материалы допустимы только на предусмотренных подвижных сопряжениях механизма и не должны попадать на накладки.

После сборки проверьте свободное вращение колеса, возврат привода и отрегулируйте свободный ход согласно требованиям конкретной модели. Тормоз не должен оставаться постоянно поджатым или срабатывать лишь в конце полного хода педали либо рычага. До обычной эксплуатации следует проверить работу механизма на малой скорости. Если форма снятых деталей отличается или состояние барабана вызывает сомнения, установку лучше поручить специалисту по мототехнике.
