Барабанные тормозные колодки LAONIU Champion для Delta, Yamaha YB100

Барабанные тормозные колодки LAONIU Champion для Delta и Yamaha YB100

Набор предназначен для обслуживания барабанного тормозного механизма мопедов Delta и мотоциклов Yamaha YB100. Две дуговые колодки устанавливаются на тормозной щит и при торможении расходятся, прижимаясь фрикционными накладками к внутренней поверхности барабана. Возникающее трение замедляет вращение колеса, а стяжные пружины возвращают колодки в исходное положение после отпускания рычага или педали.

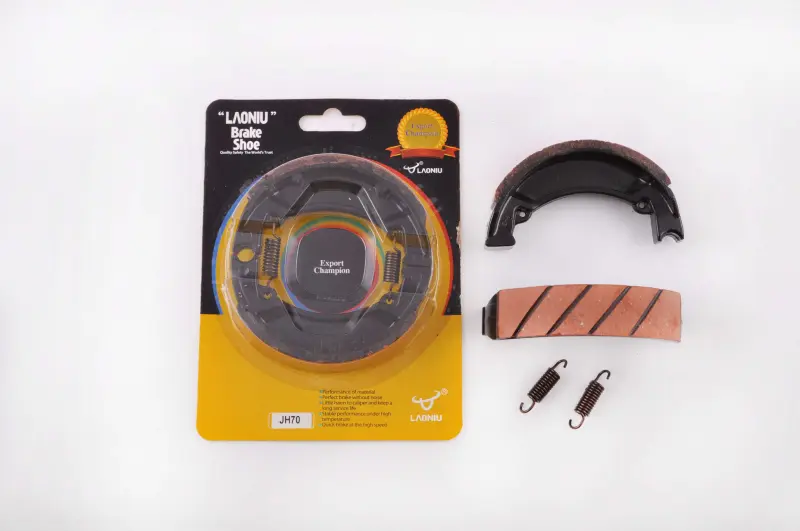

Такая конструкция принципиально отличается от дисковой системы: здесь нет суппорта и открытого ротора, поэтому форму детали, расположение опор и пружин необходимо сопоставлять именно с демонтированными барабанными колодками. В набор входят две колодки и две стяжные пружины. Дуговые накладки имеют диагональные канавки, а колодки образуют пару, работающую внутри одного барабана.

Когда требуется замена

Колодки следует осмотреть при ухудшении реакции тормоза, необходимости постоянно увеличивать регулировку свободного хода, появлении постороннего шума или неравномерной работе механизма. Основанием для замены служат истончение либо неодинаковый износ накладок, трещины, повреждение основания и загрязнение поверхности маслом или смазкой. Накладки соединены с основаниями и отдельно не обслуживаются, поэтому изношенную пару меняют целиком.

Одновременно проверяют внутреннюю поверхность барабана. Глубокие риски, выработка и неровности ухудшают контакт с новыми накладками и ускоряют их износ. Тормозной кулачок должен поворачиваться без заедания, а после отпускания привода обе колодки обязаны свободно возвращаться назад под действием пружин. Если механизм не растормаживается полностью, необходимо проверить не только колодки, но также привод, кулачок и состояние возвратных пружин.

Что сверить перед выбором

• Тип тормоза: набор рассчитан на барабанный механизм, а не на дисковый суппорт.
• Модель техники: заявлено применение для Delta и Yamaha YB100; модель, модификацию и исполнение ступицы нужно проверить до установки.
• Геометрия старой пары: сопоставьте наружный радиус, ширину накладки, форму торцов, точки опоры и положение пружин.
• Место установки: уточните, для какого колеса подбирается деталь, поскольку название позиции не определяет переднюю или заднюю ось.
• Состояние сопряженных деталей: барабан, тормозной щит, кулачок и привод не должны мешать свободному движению колодок.

Установка и первичная проверка

Для замены снимают колесо либо освобождают тормозной щит согласно конструкции конкретной модели. Старую пару удобно демонтировать вместе с пружинами, сводя колодки под углом, после чего очищают щит и барабан от пыли. Масло и смазка не должны попадать на накладки или внутреннюю дорожку барабана. Перед сборкой проверяют плавность кулачка и правильное положение всех опорных участков.

Новые пружины устанавливают в предусмотренные зацепы, затем пару заводят на неподвижную опору и тормозной кулачок без чрезмерного изгиба оснований. После сборки колесо должно вращаться свободно при отпущенном тормозе, а привод — возвращаться без задержки. Затем регулируют свободный ход в соответствии с руководством конкретного мопеда или мотоцикла. Перед обычной эксплуатацией выполняют несколько плавных торможений на малой скорости, контролируя равномерность срабатывания и отсутствие постоянного трения.

LAONIU Champion подходит для планового ремонта барабанного тормоза Delta или Yamaha YB100 при совпадении конструкции ступицы и размеров прежних колодок. Точное сравнение снятой пары особенно важно для техники разных годов и модификаций: одинаковое обозначение модели не исключает различий в исполнении тормозного щита.
