Комплект прокладок цилиндра 4T CB 250 AMG-3

Комплект прокладок цилиндра 4T CB 250 AMG-3

Набор предназначен для ремонта зоны цилиндра четырехтактного мотоциклетного двигателя семейства CB 250. Его применяют при разборке верхней части двигателя, когда необходимо восстановить плотность соединений после снятия цилиндра или головки. Это профильные детали, которые устанавливаются между неподвижными сопрягаемыми поверхностями и после затяжки крепежа формируют герметичный стык.

Назначение и конструкция

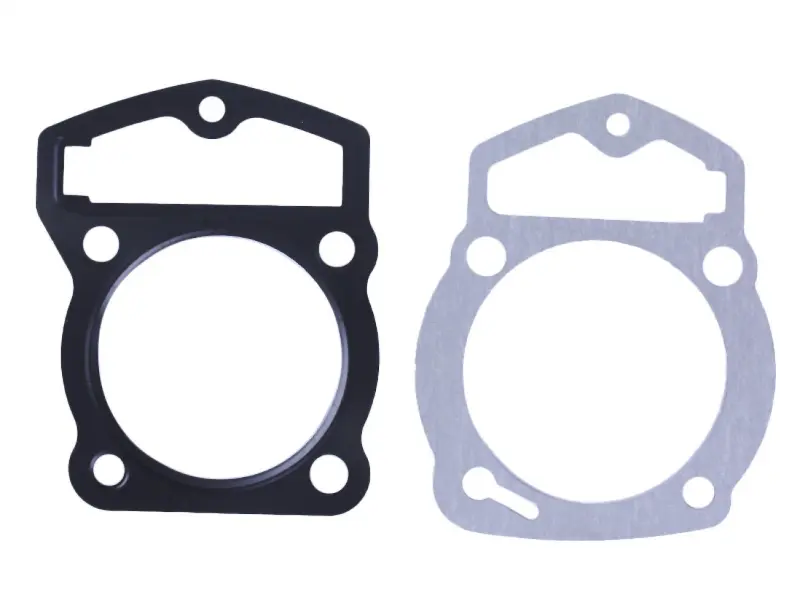

В комплект входят две плоские прокладки разного контура. Каждая имеет крупное центральное отверстие, крепежные отверстия и дополнительные вырезы, соответствующие конструкции места установки. Различие формы помогает распределить детали по своим посадочным поверхностям: переставлять их местами или подрезать под другой цилиндр нельзя. Прокладка должна прилегать всей рабочей площадью и не перекрывать предусмотренные двигателем каналы и полости.

При демонтаже головки или цилиндра установленное уплотнение освобождается от прижима и может получить повреждения при разделении деталей. Поэтому при обратной сборке используют новый комплект. Он нужен не для устранения деформации корпуса, а для герметизации исправных, чистых и ровных сопрягаемых плоскостей. Если на них есть задиры, коррозия, остатки старого уплотнения или заметное коробление, причину необходимо устранить до монтажа.

Как правильно подобрать

Обозначение CB 250 указывает на семейство двигателя, но не заменяет проверку конкретной модификации. У моторов одинакового заявленного объема могут отличаться диаметр цилиндра, расположение шпилек, форма верхней части картера и схема технологических отверстий. Перед заказом ориентируйтесь на фактически установленный двигатель и снятые с него прокладки, особенно если мотоцикл ранее ремонтировали или меняли цилиндро-поршневую группу.

• Сравните внешний контур обеих деталей со старыми прокладками и посадочными плоскостями.
• Проверьте диаметр и положение центрального отверстия относительно цилиндра.
• Сопоставьте количество, форму и расположение крепежных и технологических отверстий.
• Уточните тип двигателя и исполнение цилиндра; одного указания объема 250 см³ для уверенного выбора недостаточно.
• Проверьте предусмотренную ориентацию каждой прокладки по ремонтной документации конкретного мотора.

Все отверстия должны совпадать без растягивания, смещения и доработки. Если хотя бы один вырез уходит относительно канала или шпильки, комплект не следует устанавливать: сходное название двигателя не компенсирует различие геометрии.

Рекомендации по установке

Работы выполняют на разобранной цилиндро-поршневой части двигателя. Старые прокладки снимают полностью, а контактные поверхности очищают от налета и остатков уплотнения, не оставляя царапин и заусенцев. После очистки проверяют состояние и плоскостность цилиндра и головки. Новую деталь сначала размещают без натяга и убеждаются, что она лежит ровно, не выступает в центральное отверстие и не закрывает предусмотренные проходы.

Герметик используют только тогда, когда это прямо предусмотрено ремонтной инструкцией данного двигателя и типом прокладки. Крепеж затягивают по штатной последовательности, в несколько этапов и с моментом, установленным изготовителем мотора. Произвольная затяжка или попытка компенсировать неровность плоскостей повышенным усилием может нарушить равномерность прижима.

После сборки проверьте зону соединения во время первого запуска и после прогрева: стык должен оставаться сухим, без следов утечки и посторонних признаков разгерметизации. Комплект подходит для планового ремонта и восстановления двигателя CB 250 только после подтверждения совпадения всех посадочных размеров и отверстий.

Краткие характеристики

• Тип товара: комплект прокладок цилиндра.
• Назначение: четырехтактный двигатель семейства CB 250.
• Количество деталей: две прокладки.
• Производитель: AMG, исполнение AMG-3.
