Топливные шланги мотокультиватора с фильтром AMG

Топливные шланги мотокультиватора с фильтром AMG

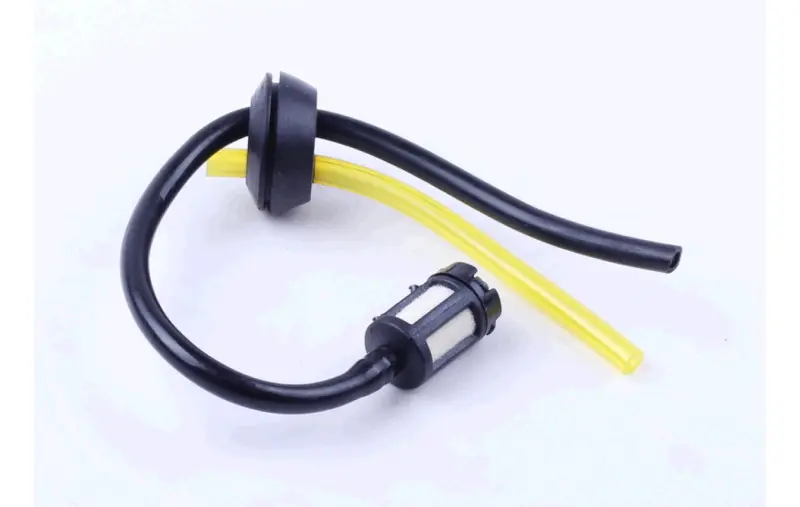

Комплект предназначен для обслуживания подачи топлива на мотокультиваторе с соответствующей двухшланговой схемой бака. Он объединяет две топливные трубки, проходную уплотнительную втулку и фильтр на конце заборной линии. Такая сборка подходит для ремонта участка между топливным баком и карбюратором, когда старые трубки потеряли эластичность, потрескались, неплотно держатся в проходной детали либо фильтр ограничивает поступление бензина. Все основные части меняются вместе, поэтому при правильном подборе не приходится сочетать новые шланги с изношенным уплотнением или старым фильтром.

Назначение и конструкция

Фильтр располагается внутри бака и присоединен непосредственно к одной из трубок. Перед поступлением топлива к карбюратору он задерживает частицы загрязнений, способные пройти из бака дальше по магистрали. Вторая трубка подключается к предусмотренному схемой двигателя штуцеру; ее конкретное назначение зависит от конструкции топливной системы техники. Обе трубки проходят через общую втулку, установленную в отверстии бака. В собранном виде это формирует компактный проход через стенку емкости и сохраняет заданное расположение линий.

Комплект используют не только после явного разрыва шланга. Поводом для проверки служат затвердевание и растрескивание трубок, следы топлива возле проходной втулки, ослабленная посадка на штуцерах, загрязненный фильтр или заметное ограничение подачи бензина. Засоренный фильтр способен препятствовать поступлению топлива к карбюратору. Одновременно стоит осмотреть бак и соединительные штуцеры: установка новых шлангов не устранит дефект соседней детали.

Что проверить перед заказом

• Конфигурацию. На заменяемой сборке должны быть две трубки, общая проходная втулка и фильтр на одной линии. Одного совпадения по назначению техники недостаточно.
• Размер отверстия бака. Наружный диаметр и профиль втулки должны соответствовать посадочному месту, иначе она не сядет по всей окружности.
• Диаметры соединений. Сверьте внутренний и наружный диаметр трубок, а также толщину штуцеров карбюратора. Посадка должна быть плотной, без чрезмерного растяжения.
• Длину и маршрут. Трубкам необходим запас для подключения и плавного изгиба, но лишняя длина не должна образовывать петли, заломы или касаться горячих и подвижных частей.
• Схему подключения. До демонтажа отметьте, какая трубка соединена с фильтром и к какому штуцеру подходит каждая линия. Цвет трубки не заменяет схему конкретной модели.

Установка и проверка

Работы выполняют на остывшем двигателе после опорожнения топливного бака. Перед снятием старой сборки очищают участок вокруг отверстия, чтобы грязь не попала внутрь. Трубки отсоединяют аккуратно, не повреждая штуцеры, затем новую втулку равномерно устанавливают в посадочное место. Фильтр должен оставаться на заборной трубке внутри бака, а внешние концы подключают по ранее зафиксированной схеме.

• Прокладывайте обе линии без перекручивания, резких перегибов и натяжения.
• Убедитесь, что втулка сидит ровно, а трубки полностью надеты на соответствующие штуцеры.
• После заправки осмотрите проход через бак и все соединения; запуск допустим только при отсутствии подтекания.
• Если размеры или расположение штуцеров отличаются от старой сборки, не растягивайте трубки и не переделывайте отверстие бака — требуется комплект другой конфигурации.

Топливные шланги с фильтром AMG рационально выбирать для комплексного обслуживания магистрали мотокультиватора, когда форма проходной втулки, число линий и их присоединительные размеры совпадают с установленными деталями. Точная сверка перед монтажом помогает восстановить штатный маршрут топлива и избежать повторной разборки бака из-за несовместимой посадки.
