Ручной стартер с плавным пуском для мотокультиватора AMG

Ручной стартер с плавным пуском для мотокультиватора AMG

Стартер предназначен для ручного запуска двигателя мотокультиватора: тяговое усилие от рукоятки через шнур и внутренний барабан передается на пусковое сопряжение двигателя. Механизм плавного пуска делает набор усилия более постепенным, поэтому начало протяжки получается без резкого рывка. Такой вариант выбирают для восстановления штатного запуска техники, когда установленный стартер изношен, поврежден или перестал нормально втягивать шнур.

Как устроен и работает стартер

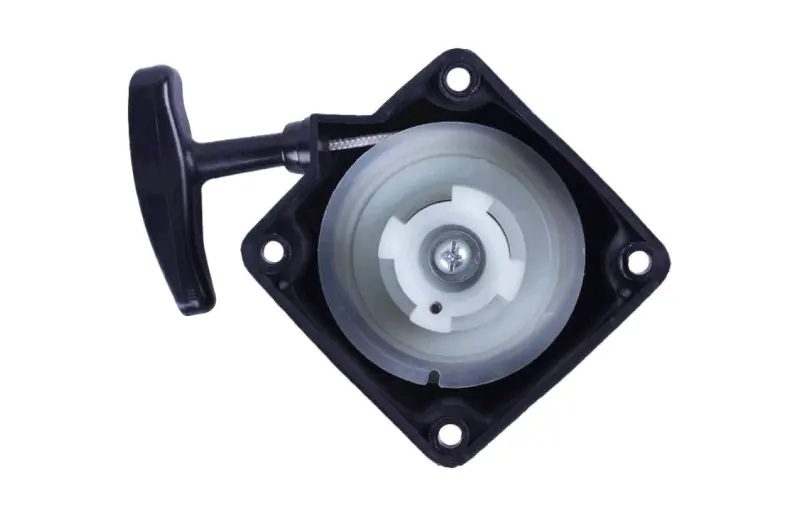

Конструкция объединяет корпус, круглый барабан со шнуром, возвратный механизм и Т-образную рукоятку. При вытягивании шнура барабан поворачивается и передает вращение на ответную часть пусковой системы. После отпускания рукоятки возвратная пружина должна намотать шнур обратно, оставив его готовым к следующему запуску. Корпус имеет четыре монтажных отверстия, расположенных по углам. Такая схема требует точного совпадения с посадочными точками на двигателе: даже похожие внешне стартеры могут различаться межосевыми расстояниями, высотой корпуса и формой сопряжения.

Замена стартера в сборе актуальна при трещинах корпуса, повреждении барабана или рукоятки, обрыве шнура, неисправности возвратной пружины, заедании либо проскальзывании во время протяжки. Если шнур выходит, но не возвращается, рукоятка движется рывками или вращение не передается двигателю, перед заказом стоит проверить не только сам стартер, но и ответную деталь на двигателе. Это помогает понять, достаточно ли заменить пусковой механизм или требуется обслуживание сопряженных деталей.

Что сверить при подборе

• Назначение. Деталь рассчитана на мотокультиватор и относится к ручной системе запуска с функцией плавного пуска.
• Крепление. Сравните количество отверстий, расстояния между их центрами, диаметр отверстий и расположение корпуса относительно двигателя.
• Посадочную геометрию. Проверьте форму, диаметр и глубину ответной части, с которой стартер входит в зацепление.
• Габаритный контур. Сопоставьте ширину и высоту корпуса, чтобы деталь не упиралась в кожух, бак, фильтр или другие части конкретного мотокультиватора.
• Положение шнура. Выход шнура и расположение рукоятки должны соответствовать штатной компоновке и обеспечивать свободную прямую протяжку.

Подбирать этот ручной стартер только по общему названию техники не следует: у мотокультиваторов одной категории встречаются разные двигатели и варианты крепления. Самый надежный ориентир — снятая штатная деталь и ее фактическая посадка. Сравните корпус по нескольким точкам, а не по одному размеру, и отдельно убедитесь в совместимости внутреннего зацепления.

Установка и проверка

Перед монтажом очистите посадочную поверхность, убедитесь, что ответная часть свободно вращается и не имеет повреждений, затем совместите четыре отверстия без перекоса. Крепеж затягивайте равномерно, не деформируя корпус. После установки выполните несколько медленных пробных протяжек: шнур должен выходить без трения о край, барабан — передавать вращение, а рукоятка — возвращаться к корпусу без зависания. Если появляется тугой ход, посторонний шум или неполный возврат, запускать двигатель до проверки положения стартера и сопряжения не стоит.

Модель AMG с плавным пуском подходит для ремонта мотокультиватора при полном совпадении крепления и пусковой геометрии. Точная сверка со старым стартером позволяет установить деталь без переделки посадочных мест и вернуть технике штатный ручной запуск.
