Крышка сцепления ATV 125cc (3+1) AMG

Крышка сцепления ATV 125cc (3+1) AMG

Корпусная деталь предназначена для двигателя квадроцикла ATV класса 125cc с конфигурацией коробки передач 3+1. Крышка закрывает зону сцепления снаружи, защищает расположенные внутри компоненты от грязи и механического воздействия, а вместе с подходящей прокладкой образует уплотненное соединение с картером. Ее устанавливают вместо крышки с трещинами, деформированным краем, поврежденными крепежными точками или нарушенной плоскостью прилегания. Замена также требуется после удара либо неудачного демонтажа, если прежняя деталь больше не садится на картер без зазоров.

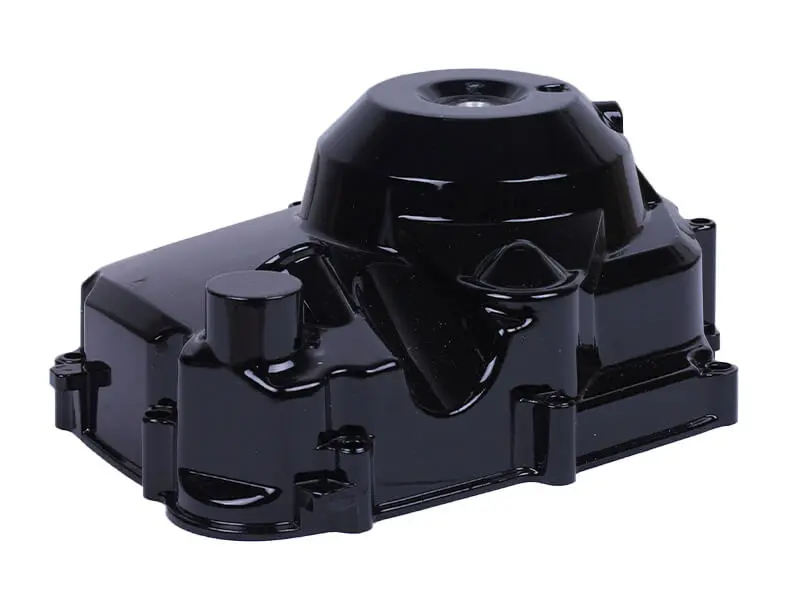

Крышка AMG имеет черное покрытие, сложный фигурный контур, несколько крепежных выступов по периметру, приподнятую центральную часть и предусмотренные конструкцией отверстия. Такая геометрия должна точно соответствовать конкретной версии двигателя: форма корпуса связана с расположением сцепления, крепежа и сопрягаемых деталей. Обозначения ATV 125cc и 3+1 существенно сужают подбор, однако одного совпадения объема недостаточно. На квадроциклах этого класса встречаются отличающиеся модификации моторов, поэтому перед заказом необходимо сопоставить крышку со снятой деталью.

Что проверить при подборе

• Назначение двигателя: крышка рассчитана на применение с ATV 125cc; обозначение трансмиссии должно соответствовать варианту 3+1.
• Наружный контур: сравните длину сторон, изгибы нижней кромки, расположение выступающих участков и ориентацию корпуса.
• Крепежные точки: количество, положение и расстояния между отверстиями должны совпадать по всему периметру, а не только возле двух крайних болтов.
• Посадочные зоны: сопоставьте положение круглых отверстий, центрального возвышения, боковых приливов и мест сопряжения с механизмами двигателя.
• Плоскость соединения: контур прилегания к картеру и форма требуемой прокладки должны повторять конфигурацию прежней крышки.

Удобнее всего положить старую и новую детали в одинаковой ориентации и последовательно проверить каждое отверстие и выступ. Несовпадение хотя бы одной крепежной точки, посадочного участка или внутреннего зазора указывает на другую модификацию. Крышку нельзя притягивать болтами с усилием, дорабатывать отверстия или устанавливать с перекосом: это создает неравномерное давление на сопрягаемую поверхность и мешает получить плотное соединение.

Подготовка к замене и установка

До разборки подготовьте прокладку нужного контура, исправный штатный крепеж и уплотнения, предусмотренные конструкцией конкретного двигателя. Их наличие вместе с крышкой не подтверждено, поэтому комплект необходимых деталей проверяют заранее. Работу проводят на остывшем и устойчиво установленном квадроцикле, соблюдая порядок обслуживания двигателя. Если полость за крышкой содержит масло, его предварительно сливают в соответствии с руководством техники.

• Снимайте прежнюю крышку равномерно, не повреждая картер и расположенные рядом компоненты.
• Запомните положение направляющих, втулок, прокладки и деталей, которые соединены с крышкой или проходят через нее.
• Очистите плоскость картера от остатков старого уплотнения и загрязнений, не оставляя царапин и выступающих фрагментов.
• Установите новую прокладку с точным совмещением крепежных отверстий и предусмотренных каналов.
• Сначала наживите все болты вручную, затем затягивайте их постепенно и перекрестно с моментом, указанным производителем двигателя.
• После сборки восстановите уровень масла, если оно сливалось, и проверьте соединение на отсутствие подтеканий.

Правильно подобранная крышка садится на картер свободно и равномерно, без принудительного совмещения и заметных щелей. После установки необходимо убедиться, что связанные механизмы двигаются штатно, крепеж остается затянутым, а по контуру соединения нет следов масла. Такой контроль помогает отличить ошибку подбора от проблемы с прокладкой или монтажом и завершить ремонт без повторной разборки.
