Левый блок кнопок руля Enduro/Kross AMG

Левый блок кнопок руля Enduro/Kross AMG

Переключатель предназначен для установки с левой стороны руля мотоцикла Enduro или Kross. Он объединяет несколько органов управления в отдельном корпусе и используется вместо штатного блока при повреждении крепления, износе кнопок или нестабильной работе контактов. Размещение элементов под левой рукой позволяет управлять подключенными функциями, сохраняя привычный хват руля.

Конструкция переключателя

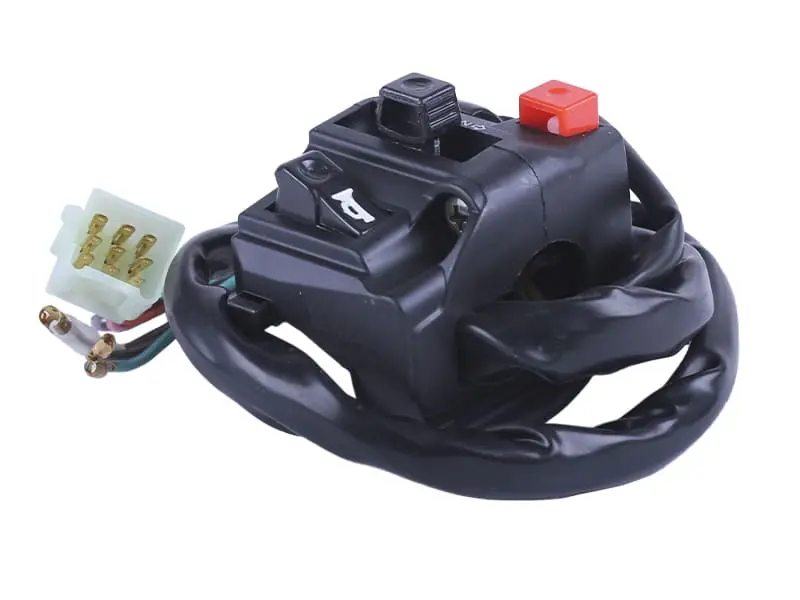

Блок выполнен в черном корпусе и оснащен тремя органами управления: двумя черными и одной красной кнопкой. На одной из черных кнопок нанесен символ звукового сигнала. Назначение остальных кнопок зависит от схемы конкретного мотоцикла, поэтому определять их функции только по цвету или расположению нельзя. От корпуса отходит проводной жгут в черной защитной оболочке. Для соединения с проводкой предусмотрены белая многоконтактная колодка и отдельные контактные выводы.

Обозначение Enduro/Kross указывает на тип техники, для которой предлагается эта позиция, но не означает совместимость со всеми мотоциклами соответствующего класса. Даже у внешне похожих моделей могут различаться посадочная часть корпуса, количество и расположение контактов, назначение проводов, длина жгута и ответный разъем. Поэтому блок следует подбирать по совокупности признаков, а не только по общему названию мотоцикла.

Что сравнить перед покупкой

• Сторону установки: эта версия предназначена для левой части руля; правый блок обычно имеет другой набор кнопок и другую схему подключения.
• Форму корпуса: сопоставьте посадочную часть, расположение крепежа и положение органов управления со снятым переключателем.
• Разъемы: должны совпадать форма ответной колодки, число контактных позиций и расположение выводов.
• Провода: проверьте их количество и назначение по схеме мотоцикла. Совпадение цвета не всегда означает одинаковую функцию.
• Длину жгута: проводка должна доходить до места соединения без натяжения при любом положении руля.
• Набор кнопок: убедитесь, что штатной конфигурации соответствует блок с кнопкой звукового сигнала, двумя черными органами управления и отдельной красной кнопкой.

Когда стоит заменить блок

Замена требуется, если корпус треснул после удара или падения, крепление перестало надежно удерживать переключатель, кнопки заедают либо отдельная функция включается с перебоями. Причиной неисправности также может быть повреждение жгута или контактов возле разъема. Перед установкой новой детали желательно осмотреть ответную колодку и доступный участок проводки, чтобы исключить обрыв или плохое соединение вне корпуса.

Если старый блок сохранился, используйте его как основной образец для подбора. Сравнивайте не только общий внешний вид, но и расположение разъема, контактных выводов, выход жгута, конфигурацию крепления и положение каждой кнопки. Особое внимание требуется после переделки проводки или установки нестандартного оборудования: схема такого мотоцикла может отличаться от исходной.

Установка и проверка

Монтаж выполняют при отключенном питании мотоцикла. Соединения подключают в соответствии со штатной схемой, не меняя назначение проводов по догадке. До окончательной фиксации корпуса нужно поочередно проверить действие всех кнопок. Если функции работают неправильно, соединение следует отключить и повторно сверить распиновку.

Жгут прокладывают без натяжения, острых перегибов и контакта с деталями, способными его перетереть или нагреть. После закрепления переключателя руль поворачивают до упора в обе стороны. Провода не должны натягиваться, пережиматься или ограничивать движение руля. Корпус располагают так, чтобы кнопки были доступны при естественном хвате и не мешали рычагу, рукоятке и другим компонентам.

Левый блок AMG подойдет для восстановления управления на Enduro/Kross при совпадении крепления, конфигурации кнопок, разъемов и распиновки. Точная проверка этих параметров перед монтажом помогает избежать переделки проводки и получить корректную работу всех подключенных функций.
