Правый блок кнопок руля AMG для Enduro/Kross

Правый блок кнопок руля AMG для Enduro/Kross

Правый блок кнопок устанавливается на руле мотоцикла и переносит основные команды, предусмотренные этой стороной, под пальцы водителя. Исполнение AMG предназначено для техники Enduro/Kross и подходит для замены правого пульта с таким же корпусом, расположением органов управления и подключением. Деталь выбирают не только по классу мотоцикла: у внешне близких моделей и разных годов выпуска могут отличаться разъём, проводка и назначение контактов.

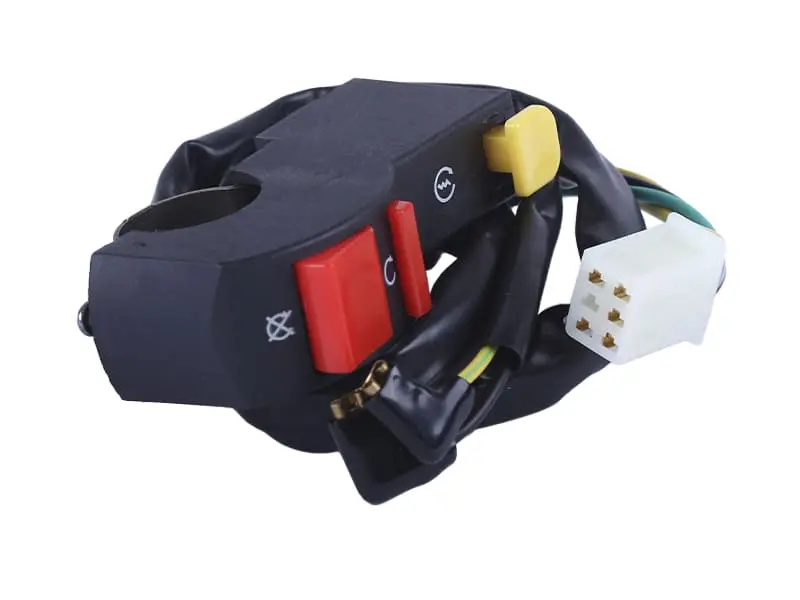

Блок выполнен в чёрном разъёмном корпусе. На нём расположены крупный красный переключатель, отдельный красный орган управления и жёлтый рычажок. От корпуса отходит собственный жгут проводов с белым многоконтактным разъёмом. Такое исполнение позволяет заменить пульт вместе с проводкой до штатной точки подключения, если конфигурация совпадает с установленной на мотоцикле. Конкретную функцию каждой клавиши определяет схема самой техники, поэтому при подборе нужно ориентироваться на штатный пульт и распиновку, а не только на цвет клавиш.

Когда стоит заменить правый пульт

Замена актуальна, если корпус треснул, органы управления заедают или перестали уверенно фиксироваться, команды срабатывают через раз, а также если провода повреждены возле выхода из корпуса или штекера. Новый блок помогает восстановить привычное управление с правой стороны руля без разборки старого корпуса и попыток ремонта отдельных кнопок. Перед заказом полезно снять старую деталь настолько, чтобы свободно осмотреть штекер и место прокладки жгута, но не отсоединять провода наугад.

Что сравнить перед покупкой

• Сторону установки: это правое исполнение; левый пульт имеет другое назначение и расположение органов управления.
• Форму корпуса: должны совпадать посадка на руле, контур половин корпуса и положение относительно ручки газа и тормозной машинки.
• Набор органов управления: сравните количество, форму, цвет, символы и направления переключения всех клавиш и рычажка.
• Штекер: проверьте форму колодки, ключи и фиксаторы, число контактных мест и расположение установленных контактов.
• Проводку: сопоставьте количество проводов, их порядок в колодке, направление выхода из корпуса и длину до точки соединения.
• Распиновку: одинаковый корпус штекера ещё не подтверждает одинаковое назначение контактов; сверяйте со схемой конкретного мотоцикла.

Обозначение Enduro/Kross указывает на область применения, но не означает универсальную установку на любой эндуро- или кроссовый мотоцикл. Наиболее надёжный способ подбора — сопоставить снятый правый блок и его подключение со всеми пунктами выше. Если хотя бы разъём или порядок проводов отличается, деталь нельзя считать прямой заменой без проверки электросхемы.

Установка и проверка

Перед работой выключите зажигание и обесточьте мотоцикл способом, указанным в его сервисной инструкции. Зафиксируйте прежнюю прокладку жгута, затем снимите старый корпус без рывков за провода. Новый блок размещают без перекоса и чрезмерного зажима, а провод укладывают по штатному маршруту так, чтобы его не натягивало и не пережимало при повороте руля. Разъём соединяют только при совпадении формы и распиновки; давить на несовместимые колодки или переставлять контакты без схемы не следует.

После монтажа проверьте свободный ход и возврат ручки газа, отсутствие контакта корпуса с соседними деталями, а затем последовательно протестируйте каждую команду на неподвижном мотоцикле. Поверните руль до упора в обе стороны и убедитесь, что жгут не натягивается, не касается острых кромок и не ограничивает движение. При полном совпадении старого пульта по посадке, органам управления, штекеру и проводке этот правый блок AMG становится практичным решением для аккуратного восстановления управления на Enduro/Kross.
