Топливный шланг обратной линии низкого давления для мотоблока 175N/180N AMG

Топливный шланг обратной линии низкого давления 175N/180N AMG

Шланг предназначен для обратного участка топливной системы мотоблоков с дизельными двигателями 175N и 180N. Он обеспечивает прохождение топлива по магистрали низкого давления и подходит для планового обслуживания или ремонта при износе штатного шланга. Это модель AMG, рассчитанная именно на применение в указанной группе двигателей, поэтому при подборе необходимо ориентироваться на обозначение силового агрегата и назначение линии.

Назначение и конструкция

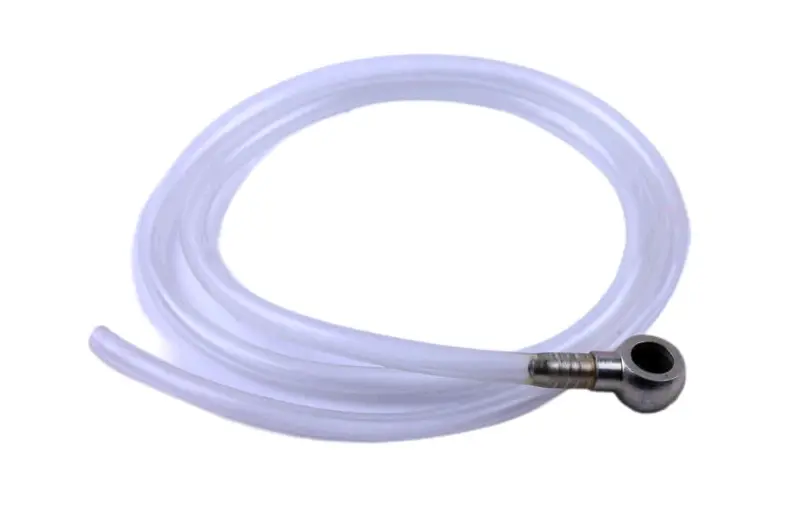

Деталь состоит из гибкой полупрозрачной трубки и установленного на одном конце металлического кольцевого наконечника. Противоположный конец выполнен в виде свободного участка трубки для подключения к соответствующему штуцеру. Такая конфигурация соответствует обратной топливной магистрали: наконечник устанавливается в предусмотренной точке соединения, а гибкая часть прокладывается по штатному маршруту без натяжения и заломов.

Замена требуется, если старый шланг потерял гибкость, растрескался, деформировался возле соединений или оставляет следы топлива. Поводом для проверки также служат пережатые участки, повреждение поверхности и ненадежная посадка на штуцере. Исправная обратная линия должна сохранять свободное внутреннее сечение по всей длине, не касаться деталей, способных перетереть трубку, и оставаться сухой в местах подключения.

Что проверить перед выбором

• Модель двигателя. Шланг предназначен для дизельных двигателей 175N и 180N, применяемых на мотоблоках. Обозначение двигателя нужно сверять непосредственно с установленным силовым агрегатом.
• Назначение магистрали. Эта деталь используется на обратной линии низкого давления. Она не предназначена для замены топливных трубок другого назначения или участков с иным способом подключения.
• Форма соединения. На одном конце предусмотрен кольцевой металлический наконечник, на другом остается открытый конец гибкой трубки. Сравните эту схему со снятой деталью и точками подключения на двигателе.
• Посадочные параметры. До установки сопоставьте диаметр трубки, размер кольцевого наконечника и способ его фиксации со штатной магистралью. Соединение не должно быть свободным, перекошенным или собранным с чрезмерным усилием.
• Длина и маршрут. Шланга должно хватать для прокладки по исходной траектории без растягивания. Излишний провисающий участок не должен приближаться к горячим, острым или движущимся деталям двигателя.

Рекомендации по установке

Перед разборкой запомните расположение старой магистрали и точки ее крепления. Работы выполняют на остановленном и остывшем двигателе. Зону соединений очищают от загрязнений, чтобы при снятии шланга посторонние частицы не попали внутрь топливной системы. Кольцевой наконечник устанавливают ровно, без перекоса, а трубку надевают на соответствующий штуцер на достаточную глубину. При прокладке не допускают скручивания, резких перегибов, сдавливания соседними деталями и постоянного натяжения.

После сборки протрите места подключения насухо и проверьте их при работе двигателя. На поверхности трубки и возле наконечника не должно появляться влажных следов, а шланг не должен смещаться, вибрировать рядом с острыми кромками или перегреваться от близко расположенных деталей. Повторный осмотр после первого запуска помогает своевременно заметить неправильную посадку. Правильно подобранный и аккуратно уложенный топливный шланг AMG восстанавливает штатную конфигурацию обратной линии дизельного двигателя 175N/180N и подходит для ремонта мотоблока без переделки схемы подключения.
