Прокладка топливного фильтра AMG JM8500X(E) для дизеля 192F

Прокладка топливного фильтра AMG JM8500X(E) для дизеля 192F

Уплотнительная деталь предназначена для соединения корпуса топливного фильтра JM8500X(E) в технике с дизельным двигателем 192F. Она закрывает стык между сопрягаемыми поверхностями, препятствуя просачиванию топлива и проникновению воздуха через место соединения. Прокладка подходит для обслуживания мотоблока и другой техники только при совпадении модели фильтра, версии двигателя и геометрии посадочного места.

Назначение и конструкция

Прокладка устанавливается в соединении топливного фильтра и работает как уплотнение. Сама деталь не очищает топливо и не заменяет фильтр: ее задача — обеспечить плотное прилегание соединяемых частей после сборки. Состояние этого стыка особенно важно после разборки фильтра, поскольку смещенная, деформированная или утратившая эластичность прокладка уже не прилегает к поверхности равномерно.

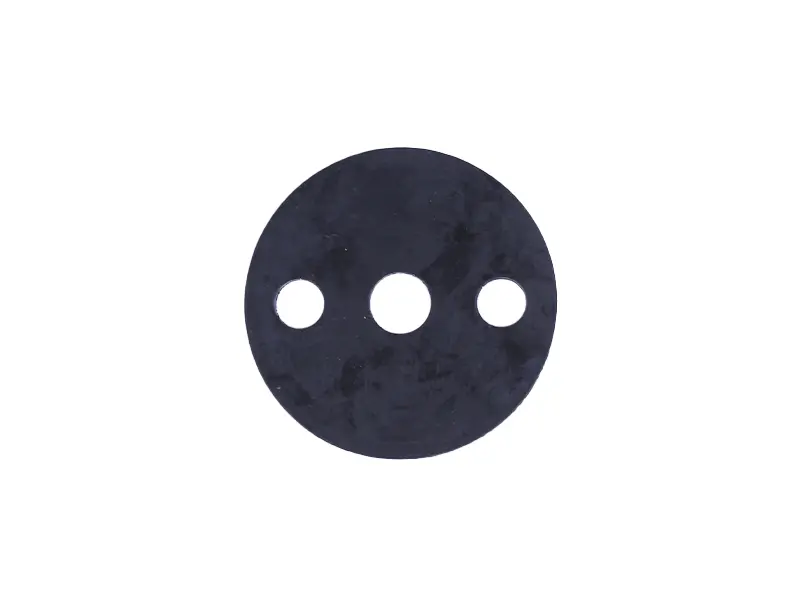

Деталь имеет круглый наружный контур и три круглых отверстия, расположенных в один ряд. Центральное отверстие больше двух боковых. Такая конфигурация должна точно совпасть с посадочной поверхностью и отверстиями обслуживаемого фильтра: устанавливать прокладку со сходным названием, но другой геометрией нельзя.

Что проверить при выборе

Обозначения JM8500X(E) и 192F задают основное направление подбора, однако перед установкой необходимо сопоставить новую прокладку со снятой деталью и самим соединением.

• Назначение: прокладка должна быть предусмотрена именно для топливного фильтра, а не для другого соединения двигателя.
• Модель: конфигурация фильтра должна соответствовать JM8500X(E), а техника — версии с дизельным двигателем 192F.
• Наружный контур: диаметр и форма края должны совпадать с посадочной площадкой без выступов и незакрытых участков.
• Отверстия: сравните их количество, диаметры, взаимное расположение и расстояния между центрами; центральное отверстие у этой прокладки увеличено относительно боковых.
• Толщина: сопоставьте ее со старой исправной деталью или требованиями изготовителя техники, поскольку точное значение для этой позиции не заявлено.

Одного совпадения серии двигателя недостаточно, если на технике установлен фильтр иной модификации. Особенно внимательно проверяйте посадочное место после ремонта, замены корпуса фильтра или установки деталей от другой версии оборудования.

Рекомендации по установке

Работы выполняют на остановленном двигателе. До разборки перекройте подачу топлива, если такой кран предусмотрен конструкцией техники, и подготовьте место для безопасного сбора остатков топлива.

• Снимите прежнюю прокладку и полностью удалите ее остатки с обеих сопрягаемых поверхностей.
• Проверьте плоскости прилегания: на них не должно оставаться загрязнений, твердых частиц и фрагментов старого уплотнения.
• Уложите новую деталь без натяжения и перекоса, совместив наружный край и все три отверстия с посадочным местом.
• Собирайте соединение равномерно; усилие и порядок затяжки выбирайте по инструкции к конкретному двигателю или фильтру.

После сборки восстановите подачу топлива и осмотрите стык. Следы топлива, влажная кромка или подсасывание воздуха указывают на необходимость остановить двигатель и повторно проверить положение прокладки, состояние поверхностей и равномерность затяжки.

Когда требуется замена

Новую прокладку устанавливают при повреждении старой детали, появлении разрывов, заломов, стойкой деформации или утрате эластичности. Замена также уместна после разборки фильтра, если прежнее уплотнение больше не сохраняет первоначальную форму либо не обеспечивает плотный стык. Правильно подобранная геометрия и аккуратная установка помогают восстановить герметичность соединения без применения случайных прокладок неподходящей формы.
