Фиксатор переключения передач 4T CB250 (171FMM) AMG-3

Фиксатор переключения передач 4T CB250 (171FMM) AMG-3

Деталь предназначена для механизма выбора передач четырехтактного двигателя CB250 с индексом 171FMM. Фиксатор взаимодействует с профилированной пластиной барабана коробки передач и удерживает барабан в положении, соответствующем выбранной передаче. Это небольшая, но функционально важная часть механизма: от ее состояния зависит четкая фиксация барабана между последовательными переключениями.

Как работает фиксатор

При нажатии на рычаг переключения барабан поворачивается в следующее положение, а подпружиненный ролик перемещается по профилю фиксирующей пластины. После завершения хода пружина прижимает ролик к соответствующему углублению. Благодаря этому барабан остается в заданном положении до следующего переключения. Роликовая схема обеспечивает подвижный контакт с профилем пластины, а пружина создает необходимое усилие прижима.

Конструкция и подбор

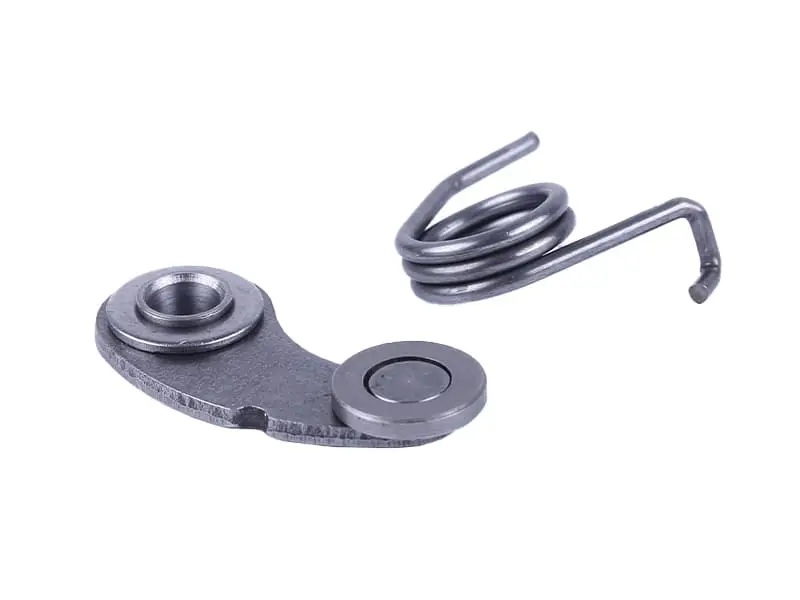

Фиксатор выполнен в виде рычага с опорной втулкой и роликом на рабочем конце. В конструкцию также входит витая пружина с формованными концами: один конец взаимодействует с рычагом, второй опирается в предусмотренной двигателем точке. При подборе недостаточно ориентироваться только на обозначение CB250, поскольку у двигателей и механизмов переключения встречаются разные исполнения.

• Индекс двигателя: позиция рассчитана на вариант CB250 с обозначением 171FMM и четырехтактной схемой.
• Форма рычага: сравните контур детали, расположение опорной втулки и вылет рабочего конца со снятым фиксатором.
• Ролик: должны совпадать его положение относительно оси рычага, ширина и посадка напротив профилированной пластины барабана.
• Пружина: проверьте направление витков, форму обоих концов и их ориентацию относительно рычага и точки упора.

Когда требуется замена

Основанием для замены служат износ рычага в зоне контакта, повреждение или ненормальный люфт ролика, деформация фиксатора, а также погнутая, ослабленная либо сломанная пружина. Изношенный фиксатор или пружина с недостаточным усилием могут быть одной из причин, по которым передача удерживается нестабильно или коробка выходит из выбранного положения. Такие симптомы требуют проверки всего механизма переключения: барабана, фиксирующей пластины, вилок, вала и сопряженных креплений, поскольку одинаковое проявление может иметь несколько причин.

Установка и проверка

Монтаж выполняют с доступом к механизму переключения внутри двигателя. Перед сборкой очищают посадочное место, проверяют состояние оси или крепежного болта, шайбы и профиля сопряженной пластины. Пружину устанавливают в той ориентации, которая предусмотрена конструкцией двигателя: ее концы должны правильно опираться на рычаг и штатный упор, не перекашиваясь и не задевая соседние детали.

• Используйте последовательность разборки и момент затяжки, указанные в руководстве именно для установленной модификации 171FMM.
• После затяжки рычаг должен свободно поворачиваться на опоре и возвращаться под действием пружины.
• До окончательной сборки проверьте зацепление ролика с каждым положением фиксирующей пластины и работу переключения при проворачивании трансмиссии по сервисной процедуре.

Эта позиция подходит для ремонта механизма переключения CB250 171FMM, когда требуются рычажный роликовый фиксатор и соответствующая ему пружина исполнения AMG-3. Точное сравнение со снятой деталью помогает учесть ревизию двигателя и избежать несовпадения геометрии при установке.
