Поршневая группа (ЦПГ) 4T CB250 Ø69 мм AMG-2

Поршневая группа (ЦПГ) 4T CB250 Ø69 мм AMG-2

Комплект предназначен для ремонта цилиндро-поршневой части четырехтактного двигателя конфигурации CB250 с диаметром цилиндра 69 мм. Такая замена актуальна после дефектовки мотора, если измерения подтверждают износ цилиндра, поршня или колец. ЦПГ позволяет одновременно обновить основные сопряженные детали, которые формируют камеру сгорания, воспринимают давление газов и передают усилие на шатун.

Цилиндр направляет движение поршня, а наружное оребрение увеличивает площадь теплообмена с окружающим воздухом. Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра и регулируют количество масла на ее поверхности. Палец соединяет поршень с верхней головкой шатуна, а стопорные кольца удерживают палец от осевого смещения. Прокладки используются при сборке разобранных соединений цилиндра. Комплектный формат удобен при ремонте: цилиндр, поршень и кольца заменяются как согласованная группа, без отдельного поиска каждой основной позиции.

Состав и конструкция

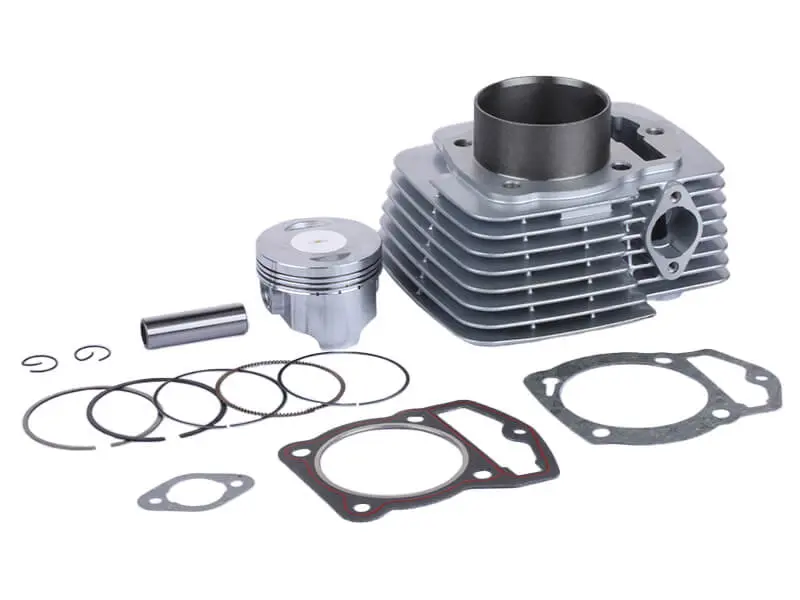

В набор входят детали, необходимые для установки новой цилиндро-поршневой группы:

• цилиндр Ø69 мм с развитым наружным оребрением;
• поршень, соответствующий диаметру цилиндра;
• комплект поршневых колец;
• поршневой палец и два стопорных кольца;
• несколько прокладок различной формы для соединений в зоне цилиндра.

Что проверить при подборе

Обозначение CB250 и диаметр 69 мм — основные ориентиры, но перед заказом их необходимо сопоставить с фактической конфигурацией двигателя. У моторов одного класса могут различаться посадочные размеры и геометрия отдельных деталей.

• Тип двигателя. Комплект рассчитан на четырехтактную конфигурацию CB250; название модели мотоцикла само по себе не заменяет проверку установленного двигателя.
• Диаметр. Значение 69 мм должно соответствовать цилиндру и поршню снимаемой ЦПГ. Размер лучше подтвердить измерением, особенно после предыдущего ремонта мотора.
• Геометрия цилиндра. Сравните общую высоту, глубину нижней юбки, расположение шпилек, отверстий, проходов и бокового фланца.
• Поршень и палец. Сопоставьте диаметр и длину пальца, профиль днища поршня, его высоту и схему канавок под кольца.
• Прокладки. Их контуры и отверстия должны совпадать с плоскостями цилиндра, головки и картера вашего двигателя.

Подготовка и установка

До сборки измеряют износ сопряженных деталей и проверяют состояние головки цилиндра, шатуна, крепежных шпилек и посадочных плоскостей. Повреждение только одной детали не исключает износа остальных частей, поэтому решение о замене принимают после полной дефектовки. Поверхности очищают без царапин и остатков старых прокладок, а цилиндр и поршень перед монтажом тщательно очищают и смазывают моторным маслом.

Кольца устанавливают в предназначенные для них канавки с ориентацией и зазорами по документации конкретного двигателя. При вводе поршня в цилиндр кольца равномерно сжимают, не прикладывая ударной нагрузки. Стопоры пальца должны полностью занять свои канавки. Головку затягивают в установленной последовательности и с моментом, указанным для двигателя, после чего выставляют фазы газораспределения и клапанные зазоры. Перед первым запуском коленчатый вал проворачивают вручную, контролируя свободное движение деталей.

Поводом для проверки ЦПГ могут быть снижение компрессии, повышенный расход масла, дымность или механические повреждения после разборки, однако эти признаки требуют диагностики всего двигателя. Правильно подобранная группа CB250 Ø69 мм подходит для планового восстановления мотора, когда размеры снятых деталей и посадочных мест полностью совпадают с параметрами комплекта.
