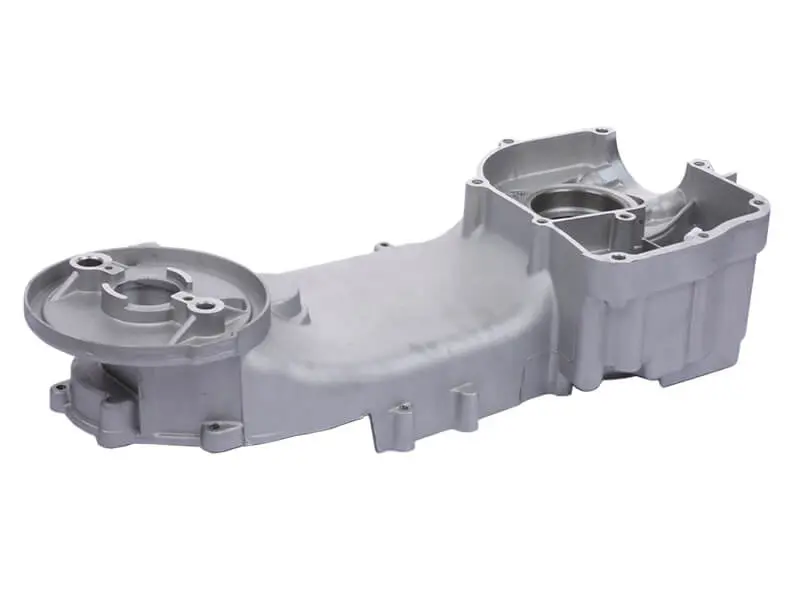

Левый картер 4T GY6 125/150 AMG под 13-дюймовое колесо, тип 2

Левый картер 4T GY6 125/150 AMG под 13-дюймовое колесо, тип 2

Корпусная деталь предназначена для четырехтактных скутерных двигателей семейства GY6 объемного класса 125/150 см³ с обозначениями 152QMI и 157QMJ. Это левое исполнение удлиненного формата под 13-дюймовое заднее колесо, вариант тип 2. Картер выбирают для ремонта силового агрегата, когда прежняя половина корпуса получила трещину, деформацию, повреждение резьбовых участков или посадочных мест и ее дальнейшее использование нецелесообразно.

Назначение детали

Левая половина картера служит корпусной основой для размещения и взаимного положения деталей двигателя и трансмиссионной части GY6. Ее литая геометрия объединяет моторную зону, удлиненную часть привода и заднюю корпусную секцию. Поэтому состояние посадочных мест, плоскостей сопряжения и крепежных точек влияет на правильную сборку всего агрегата. Такая деталь нужна именно при восстановлении корпуса; ее не следует путать с наружной крышкой вариатора, которая закрывает привод снаружи и выполняет другую задачу.

Замена актуальна после механического удара, появления трещин, сорванной резьбы, повреждения креплений или износа мест установки подшипников. Если проблема относится только к крышке, прокладке либо отдельной детали привода, приобретение половины картера может не требоваться. До заказа полезно определить источник неисправности после разборки и очистки корпуса.

Как проверить совместимость

Обозначение GY6 125/150 охватывает несколько конструктивных вариантов, поэтому одного объема двигателя для выбора недостаточно. Сначала сверьте код двигателя, затем сторону корпуса, исполнение под заднее колесо и вариант отливки. Для этой позиции одновременно должны совпасть следующие признаки:

• Тип двигателя: четырехтактный GY6 125/150.
• Обозначение двигателя: 152QMI либо 157QMJ.
• Сторона: левая половина корпуса.
• Исполнение: удлиненная версия под 13-дюймовое колесо.
• Вариант: тип 2; его нужно учитывать вместе с формой исходной отливки.

Перед покупкой сопоставьте старую деталь с новой по общему контуру, длине трансмиссионной части, расположению крепежных приливов, отверстий, посадочных мест и плоскости соединения со второй половиной. Проверьте также конфигурацию задней секции и точек для навесных деталей. Сравнение лучше проводить на очищенном корпусе: загрязнение и остатки уплотнения могут скрывать кромки, трещины и отличия геометрии. Название модели скутера используйте только как дополнительный ориентир, поскольку на одной модели могут встречаться разные версии двигателя.

Подготовка и установка

Замена левой половины картера связана со значительной разборкой двигателя и трансмиссионной части. Перед сборкой проверяют плоскости сопряжения, резьбы, посадочные места и все переносимые детали. Подшипники, уплотнения и крепеж оценивают по фактическому состоянию. До начала ремонта заранее определите, какие прокладки, уплотнения и крепеж потребуются для конкретной сборки: их подбирают по конструкции двигателя и состоянию снятых деталей.

Сборку выполняют на чистых поверхностях с подходящими для двигателя прокладками и уплотняющими материалами. Крепеж затягивают в последовательности и с усилием, предусмотренными сервисными данными для конкретной модификации GY6. После сборки проверяют свободное вращение установленных деталей, отсутствие перекоса, герметичность соединений и корректную работу привода. Если нет инструмента для разборки и контроля посадок, установку разумно поручить мастерской, которая работает со скутерными двигателями GY6.

Основные характеристики

• Деталь: левая половина картера.
• Семейство: 4T GY6 125/150.
• Коды двигателя: 152QMI, 157QMJ.
• Заднее колесо: 13 дюймов.
• Исполнение: тип 2.
• Бренд: AMG.

Этот картер подходит для восстановления соответствующего GY6 либо ремонта после повреждения штатного корпуса. Точная сверка всех конструктивных признаков до разборки сокращает риск повторной сборки с неподходящей отливкой.
