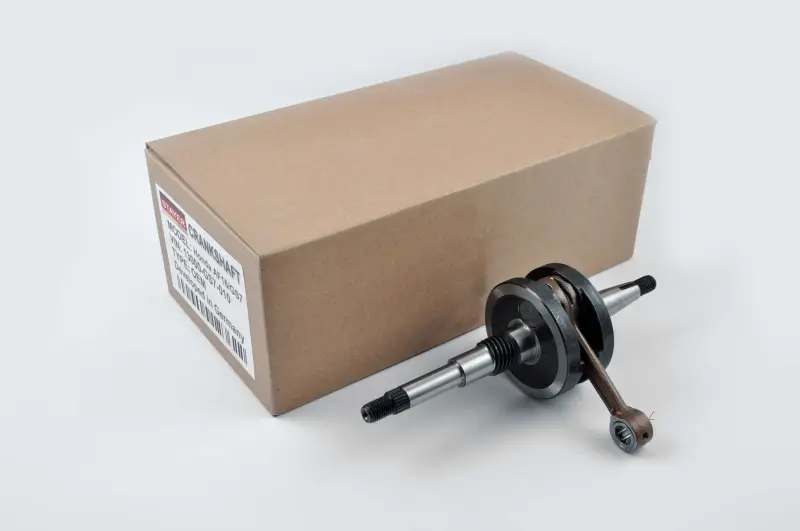

Коленвал STAYER для Honda TACT AF16 (AF05E), с сепаратором

Коленвал STAYER для Honda TACT AF16 (AF05E)

Коленвал предназначен для ремонта двухтактного двигателя Honda TACT AF16 с обозначением AF05E. Деталь преобразует возвратно-поступательное движение поршня во вращение и передает крутящий момент на трансмиссию скутера. В конструкции объединены две щеки, шатун и выходные части вала, а вместе с коленвалом поставляется сепаратор. Такой комплект подходит для планового восстановления двигателя и ремонта после появления люфта, биения, стука или заметной вибрации.

Исправность коленвала непосредственно влияет на равномерность вращения и согласованную работу поршневой группы с трансмиссией. Износ шеек, посадочных поверхностей, шлицев или соединения шатуна способен сопровождаться посторонним шумом и вибрациями. Продолжать эксплуатацию двигателя с такими признаками нежелательно: перед заказом детали следует разобрать мотор, определить источник неисправности и проверить состояние сопряженных компонентов.

Подтвержденные параметры

• Назначение: коленчатый вал двигателя скутера.
• Модель: Honda TACT AF16.
• Двигатель: AF05E, двухтактный, 50 см³.
• Производитель детали: STAYER.
• Диаметр щеки: 66 мм.
• Общая ширина щек: 34 мм.
• Размер под поршневой палец: 10 мм.
• Диаметр участка вала со стороны вариатора: 12 мм.
• Комплект: коленвал с шатуном и сепаратором.

Что проверить при выборе

Обозначения TACT AF16 и AF05E являются основными ориентирами совместимости, однако одной формы скутера или названия семейства Honda недостаточно. В разных поколениях TACT применяются коленвалы с другой геометрией, диаметром концов вала и размером под поршневой палец. До покупки сравните снятую деталь с параметрами этой версии: диаметр щек 66 мм, их ширину 34 мм, посадку под палец 10 мм и участок со стороны вариатора 12 мм. Также должны совпадать длина и конфигурация обеих сторон вала, резьба, шлицы и расположение посадочных поверхностей.

Не следует подбирать этот коленвал только по объему двигателя. Даже среди двухтактных скутеров Honda на 50 см³ встречаются разные исполнения. Точное совпадение модели двигателя и основных размеров помогает избежать ситуации, когда вал не входит в картер, не соответствует поршневой группе либо не соединяется со штатными деталями вариатора и генератора.

Установка и сопутствующая проверка

Замена выполняется с разборкой двигателя и разделением половин картера. До сборки необходимо очистить внутренние полости, проверить посадочные места, подшипники, сальники, поршневой палец и состояние деталей поршневой группы. Подшипники и уплотнения не заявлены как части этого комплекта, поэтому их пригодность оценивают отдельно. Если обнаружены люфт, шум, повреждение дорожек или потеря герметичности, соответствующие детали подбирают по спецификации двигателя AF05E.

При монтаже усилие нельзя передавать ударами через резьбовые и шлицевые концы. Для установки используют подходящий инструмент, сохраняя соосность вала и посадочных мест. После соединения картера коленвал должен вращаться свободно, без заеданий и контакта щек с корпусом. Перед окончательной сборкой также проверяют положение шатуна, соответствие сепаратора и поршневого пальца, затяжку крепежа и установку компонентов вариатора и генератора. Если нет оборудования для разборки и центровки, ремонт разумно поручить мастеру по двухтактным скутерным двигателям.

Эта версия STAYER подходит покупателю, которому нужен коленвал именно для Honda TACT AF16 с двигателем AF05E и геометрией под палец 10 мм и вал вариатора 12 мм. Предварительное сравнение всех сопрягаемых размеров со снятой деталью делает подбор точным и позволяет заранее определить перечень необходимых подшипников, уплотнений и деталей поршневой группы.
