Коленвал для Honda LEAD 100 MSU

Коленвал для Honda LEAD 100 MSU — деталь кривошипно-шатунного механизма двигателя. Через шатун он принимает усилие от поршня и преобразует его возвратно-поступательное движение во вращение, которое передаётся трансмиссии. От состояния коленвала, его опор и шатунного соединения зависят ровная работа двигателя и отсутствие посторонних стуков. При ремонте проверяют не только поверхность вала, но и люфты, состояние посадок и точность вращения.

Конструкция и назначение

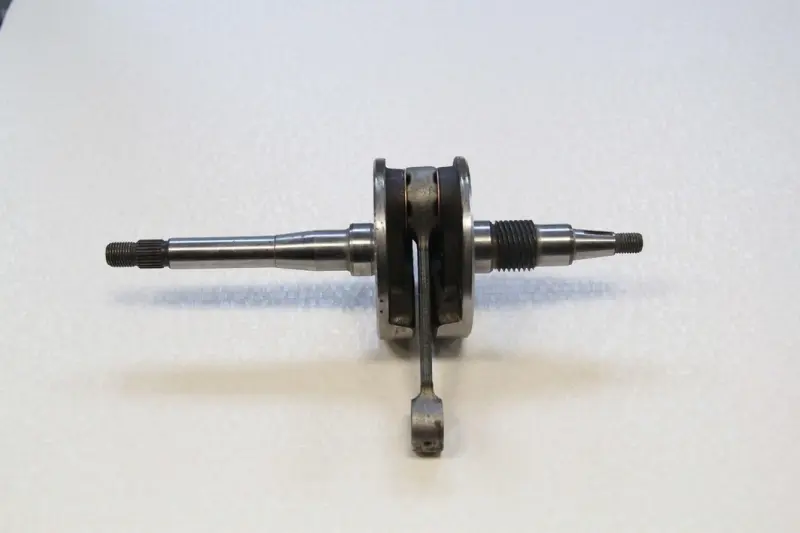

В центральной части расположены две щеки и соединённый с ними шатун. По обе стороны выступают концы вала со ступенчатыми посадочными участками; на них есть резьба, а на одном конце — шлицы. Эти участки служат для размещения и крепления сопряжённых деталей. Их форма определяет, как соберётся механизм: похожий по общей длине коленвал может отличаться расположением уступов, профилем шлицев или резьбой.

Когда нужна замена

Поводом для проверки становятся стук из нижней части двигателя, заметный люфт в нижней головке шатуна, шероховатое движение соединения и следы перегрева. Коленвал также проверяют после заклинивания двигателя, повреждения опорных подшипников или попадания твёрдых частиц внутрь картера. Задиры на посадках, повреждённая резьба и биение требуют отдельной оценки. Один только шум ещё не указывает на неисправность коленвала: похожие звуки могут исходить от подшипников и соседних деталей.

Что сверить при подборе

Сопоставляйте новый вал со снятым и с обозначением двигателя. Проверьте общую длину, расстояние между щеками, диаметры и длину посадочных участков, расположение уступов, форму обоих концов и параметры резьбы. Отдельно сравните шлицевую часть и места сопряжения с деталями привода. Ошибка в одном из этих признаков может помешать установке подшипников, затяжке крепежа или правильному положению деталей на валу.

У шатуна сверяют длину между осями головок, размеры верхней головки и сопряжение с поршневым пальцем. Боковое перемещение шатуна между щеками и радиальный люфт в нижней головке оценивают раздельно: это разные проверки, а допустимые значения берут из ремонтной документации двигателя. Не стоит оценивать исправность только по свободному покачиванию шатуна рукой. Если старый вал деформирован, его размеры дополнительно сверяют с документацией.

Особенности установки

Замена требует разборки двигателя и доступа к половинам картера. При снятии используют подходящие съёмники, а при сборке — приспособления, которые позволяют установить вал без ударов по его концам и без нагрузки через шатун. Посадочные поверхности очищают и проверяют на повреждения. Вместе с коленвалом осматривают коренные подшипники, сальники, поршневой палец и подшипник верхней головки шатуна; изношенные детали заменяют, уплотнения обновляют согласно порядку сборки двигателя.

После соединения картера проверяют плавность вращения, отсутствие заедания и положение шатуна. Крепёж затягивают с моментами, указанными для двигателя. Перекос подшипников, повреждение сальников или неверная посадка сопряжённых деталей могут вызвать тугое вращение, вибрацию и повторный износ. Контроль на этапе сборки позволяет обнаружить проблему до запуска двигателя.
