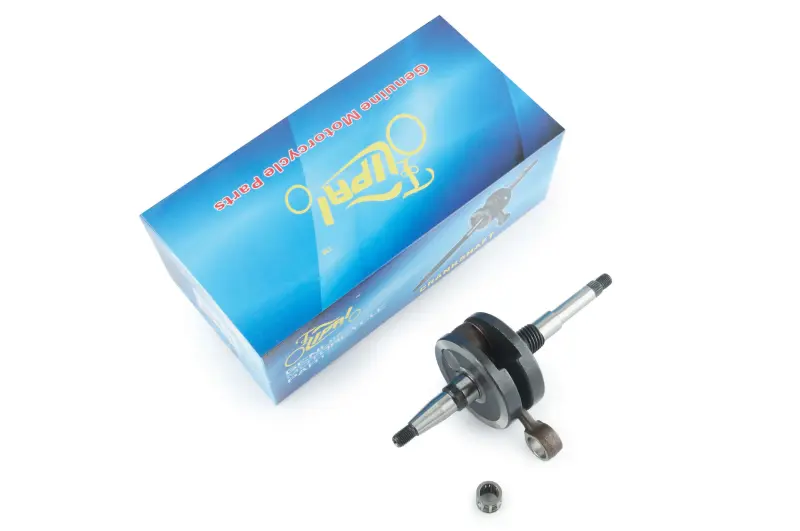

Коленвал Honda DIO AF18 KOMATCU

Коленвал KOMATCU для Honda DIO AF18 предназначен для ремонта двигателя при износе или повреждении коленчатого вала. Через шатун он принимает усилие от поршня и превращает его возвратно-поступательное движение во вращение, которое передаётся вариатору. От состояния вала, его опор и шатунного соединения зависят ровность работы двигателя, уровень вибрации и сохранность сопряжённых деталей.

Устройство и причины замены

Конструкция включает две щеки, соединённые кривошипным пальцем, шатун и выходящие по обе стороны концы вала. Щеки участвуют в уравновешивании движущихся частей, а концы вала служат для установки в опорах и соединения с деталями двигателя. При подборе имеют значение не только общая форма, но и расположение посадочных поверхностей, ступеней, резьбы и шлицев.

Поводом для проверки коленвала становятся стук из нижней части двигателя, усилившаяся вибрация, повреждённые шлицы или резьба, следы проворачивания подшипника на посадке. Такие симптомы требуют диагностики: похожий шум могут давать и коренные подшипники. После разборки проверяют биение вала, состояние поверхностей под подшипники и сальники, плавность движения шатуна и зазор в его нижней головке.

Боковое перемещение шатуна само по себе не означает поломку: его оценивают по допускам двигателя. Радиальный люфт, заедание и шероховатое вращение требуют отдельного внимания. К повреждению коленвала могут привести недостаток смазки, перегрев, попадание посторонних частиц и неправильная сборка. Если оставить причину неисправности, новая деталь тоже будет работать в неблагоприятных условиях.

Что сверить при подборе

• Обозначение двигателя и исполнение снятого коленвала, особенно если двигатель ранее меняли или ремонтировали.
• Длину и диаметры концов вала, положение уступов и посадок под коренные подшипники и сальники.
• Резьбу, шлицы и сопряжение с вариатором, а также форму посадки со стороны генератора.
• Параметры шатуна и его соединения с поршневым пальцем, сверяя их со снятой деталью и ремонтной документацией.

Несовпадение посадок нельзя исправлять затяжкой крепежа или подгонкой ударами. Неподходящий вал может не позволить правильно собрать картер, зажать подшипники либо нарушить фиксацию вариатора. Повреждение поверхности под сальник приводит к потере герметичности, даже если остальные размеры совпадают.

Особенности установки

Замена требует разборки двигателя и разъединения картера. Коленвал снимают и устанавливают подходящими приспособлениями, не ударяя по резьбовым концам и не передавая монтажное усилие через шатун. Подшипники устанавливают с опорой на соответствующее кольцо; половины картера не следует стягивать болтами, преодолевая перекос или тугую посадку вала.

Одновременно осматривают коренные подшипники, сальники, поршневой палец и его игольчатый подшипник. Изношенные детали заменяют, уплотнения разобранных соединений подготавливают к обновлению. Перед окончательной сборкой проверяют свободное вращение коленвала и отсутствие задеваний, затем собирают крепления с моментами затяжки из документации двигателя. При первом запуске контролируют посторонние звуки и течи; при стуке или выраженной вибрации двигатель останавливают для проверки.
