Универсальная кнопка аварийной сигнализации на руль FLASH-249

Универсальная кнопка аварийной сигнализации FLASH-249

Компактная кнопка предназначена для управления аварийной световой сигнализацией на мотоцикле, скутере, мопеде и другой мототехнике с подходящей схемой подключения. Она позволяет вынести включение одновременного мигания правых и левых указателей поворота в доступное для водителя место. Модель относится к универсальным переключателям и не привязана к определенной марке или серии техники, поэтому соответствие проверяют по устройству штатной проводки, способу размещения и требуемой логике работы контактов.

Назначение и конструкция

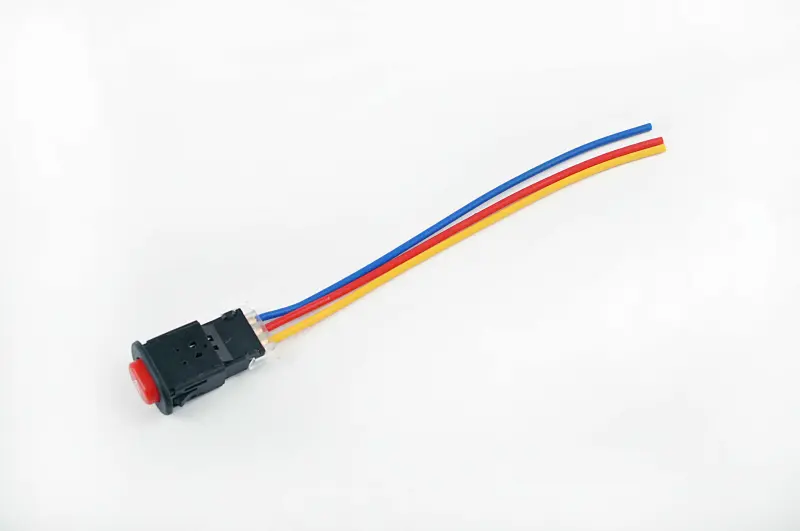

FLASH-249 выполнена в небольшом черном корпусе с красной нажимной частью. Из корпуса выведены три отдельных провода синего, красного и желтого цветов. Провода без готового многоконтактного разъема подходят для индивидуального подключения к проводке конкретной машины, однако назначать их только по цвету нельзя: цветовая маркировка у разных производителей и жгутов может отличаться. Перед монтажом необходимо определить функцию каждого вывода по схеме техники или с помощью измерительного прибора.

Кнопка используется как отдельный орган управления аварийным режимом указателей поворота. Такое решение актуально при ремонте поврежденного переключателя, восстановлении ранее установленной аварийной сигнализации или оснащении техники, где отдельное управление этим режимом конструктивно не предусмотрено. Сам переключатель подает управляющую команду, но корректная работа также зависит от реле-прерывателя, ламп или светодиодных указателей, разводки правой и левой стороны и способа коммутации, примененного на конкретной мототехнике.

Что проверить при выборе

• Схему подключения. На кнопке предусмотрены три провода. Их количество и функции должны соответствовать способу объединения правых и левых указателей поворота на вашей технике.
• Тип управления. До установки следует проверить, требуется ли системе кнопка с фиксацией положения или кратковременное нажатие, поскольку этот параметр для FLASH-249 не указан.
• Место размещения. Сопоставьте размеры доступной площадки с корпусом кнопки и заранее определите, как она будет закреплена рядом с органами управления. Точные размеры и диаметр посадочного места не заявлены.
• Параметры оборудования. Рабочее напряжение и допустимая токовая нагрузка модели не указаны, поэтому их необходимо согласовать со схемой мототехники и способом подключения.
• Совместимость с прерывателем. При использовании светодиодных указателей или нестандартного реле убедитесь, что установленный прерыватель способен поддерживать одновременную работу обеих сторон.

Рекомендации по установке

Перед началом работ отключают питание бортовой сети, определяют линии левых и правых указателей и проверяют назначение всех трех проводов кнопки. Соединения выполняют с надежной изоляцией и защитой от натяжения. Проводку прокладывают так, чтобы она не ограничивала поворот руля, не пережималась деталями и не соприкасалась с горячими поверхностями. Цвет проводов используют только для удобства монтажа после фактического определения их функций.

После подключения проверяют обычные поворотники по отдельности, затем включают аварийный режим и контролируют равномерное мигание обеих сторон. Кнопка не должна нарушать штатное управление указателями в выключенном положении. Если схема техники отличается от типовой трехпроводной разводки, для монтажа могут понадобиться дополнительные компоненты или иной способ коммутации; это определяют до подключения, чтобы исключить обратное питание между правой и левой сторонами.

FLASH-249 подойдет для ремонта или самостоятельной организации отдельного управления аварийной сигнализацией, когда на технике предусмотрена совместимая трехпроводная схема и есть подходящее место для корпуса. Для точного подбора сопоставьте количество выводов, поведение требуемого переключателя, устройство прерывателя и способ крепления со старой кнопкой либо подготовленной схемой модернизации.
