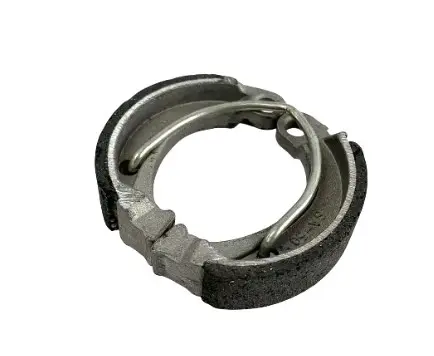

Колодки тормозные барабанные ATV 50–125 VV

Колодки тормозные барабанные ATV 50–125 VV

Комплект барабанных тормозных колодок VV предназначен для квадроциклов ATV 50–125 с соответствующим типом тормозного механизма. Это расходная деталь, необходимая для плановой замены изношенных колодок и восстановления нормальной работы тормозного узла. В комплект входят две дугообразные колодки с фрикционными накладками и пружинными элементами, рассчитанные на установку в один барабанный механизм.

Во время торможения колодки раздвигаются внутри барабана и прижимаются фрикционными накладками к его рабочей поверхности. Возникающее взаимодействие помогает снижать скорость квадроцикла. От состояния накладок, барабана, пружин, осей и привода зависит согласованная работа всего узла, поэтому при обслуживании важно оценивать механизм в сборе, а не ограничиваться заменой одной изношенной детали.

Когда следует заменить колодки

Проверка барабанного механизма требуется, если торможение стало менее уверенным или изменился ход привода. Основанием для замены также служит износ фрикционных накладок, обнаруженный при разборке и обслуживании узла. Обе колодки устанавливают одновременно одним комплектом: так две стороны механизма работают в одинаковых условиях. Установка только одной новой колодки вместо пары не соответствует комплектной конструкции этого тормозного узла.

Перед монтажом новых колодок проверьте рабочую поверхность барабана, состояние пружинных элементов, осей и тормозного привода. Изношенные, поврежденные или неправильно работающие сопутствующие детали способны помешать корректной работе нового комплекта. Если состояние барабана или элементов механизма вызывает сомнения, сначала необходимо устранить обнаруженные неисправности.

Как правильно подобрать комплект

Диапазон ATV 50–125 указывает на предназначение колодок, но одного объема двигателя для точного выбора недостаточно. На квадроцикле должен быть установлен именно барабанный, а не дисковый тормоз. Перед заказом снимите старый комплект и внимательно сопоставьте конструкцию деталей. Значение имеют общий размер, дугообразный контур, форма и расположение отверстий, точки опоры, посадочные места и положение пружин.

Сравнивать нужно весь комплект целиком, поскольку даже внешне похожие барабанные колодки могут отличаться геометрией и расположением элементов возвратного механизма. Новая пара должна соответствовать снятым колодкам и устройству конкретного тормозного узла. Такой подход помогает избежать ошибки, когда деталь выбрана только по классу техники или диапазону двигателя, но не подходит по конструкции.

Установка и проверка работы

Монтаж выполняют в очищенный и проверенный барабанный механизм с правильным расположением колодок, точек опоры и пружинных элементов. После сборки проверьте свободный ход тормозного привода и убедитесь, что механизм работает без помех. Первичную проверку тормоза проводите на неподвижном квадроцикле. До начала эксплуатации необходимо убедиться, что привод действует корректно, а колодки установлены в соответствии с конструкцией узла.

Тормозная система непосредственно влияет на управление техникой, поэтому установка требует аккуратности и понимания устройства барабанного механизма. Если необходимого опыта нет, замену колодок и последующую проверку работы тормоза следует поручить специалисту.
