Автоматический упор двигателя CG300 AMG

Автоматический упор двигателя CG300 AMG

Деталь предназначена для установки в двигатель CG300 и выполняет поджатие подшипника коленчатого вала. Автоматическое исполнение упора рассчитано на работу в составе штатного механизма двигателя: после установки его подвижная часть взаимодействует с сопряженной деталью, а корпус фиксируется в предусмотренном посадочном месте. Такой упор нужен при ремонте, когда установленная деталь повреждена, изношена, заедает либо уже не обеспечивает требуемого поджатия.

Конструкция и назначение

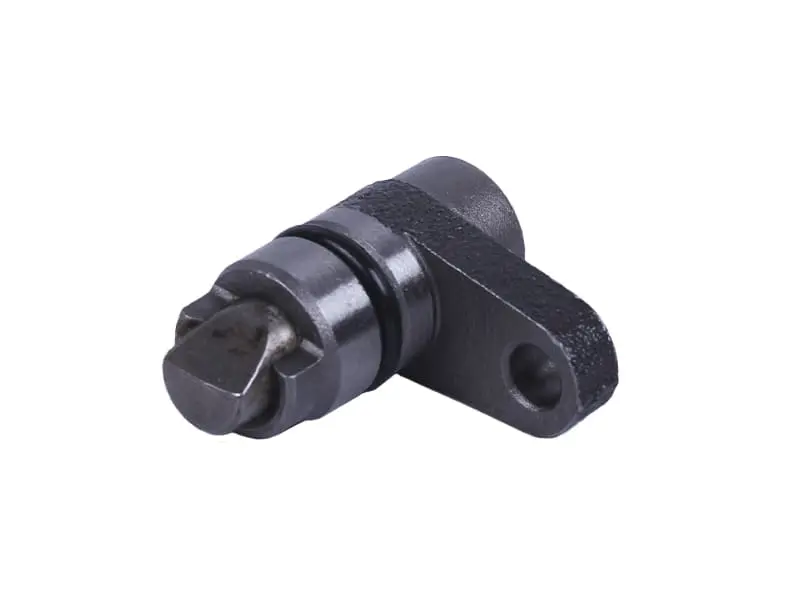

Упор имеет компактный металлический корпус с цилиндрической посадочной частью и боковым крепежным ушком. В ушке выполнено одно круглое отверстие под штатный крепеж. На цилиндрической части установлен кольцевой уплотнитель, а с контактной стороны расположен подвижный плунжер с прямоугольным окончанием. Эта геометрия важна не только для размещения детали в корпусе двигателя, но и для правильного контакта с сопряженной частью механизма.

Упор относится к деталям двигателя, поэтому его подбирают не только по обозначению CG300. У двигателей одной серии могут различаться модификации и исполнение посадочного места. До заказа необходимо сопоставить снятую деталь с новой по форме корпуса, расположению крепежного ушка, диаметру посадочной части, положению канавки с кольцом и конфигурации выступающего плунжера. Размеры следует измерять по старому упору или проверять по технической документации конкретного двигателя: неподтвержденные значения использовать для подбора не стоит.

Что проверить перед установкой

• Посадочное место. Оно должно соответствовать цилиндрической части корпуса, а крепежное отверстие — совмещаться без перекоса и принудительного смещения детали.
• Подвижную часть. На плунжере не должно быть заеданий, заметной деформации или повреждений контактной поверхности.
• Кольцевой уплотнитель. Перед монтажом проверяют его целостность, положение в канавке и отсутствие защемления.
• Сопряженную деталь. Поверхность контакта осматривают на выработку и повреждения, поскольку новый упор не устраняет дефекты других частей механизма.
• Крепление. Используют предусмотренный для двигателя крепеж и порядок затяжки из сервисной документации конкретной модификации CG300.

Когда требуется замена

Поводом для замены служат трещины или деформация корпуса, повреждение крепежного ушка, износ контактного окончания, потеря свободного хода подвижной части, повреждение кольца либо неудовлетворительная работа механизма поджатия, обнаруженная при разборке двигателя. Если причина ремонта связана с люфтом или повреждением подшипника, сначала оценивают состояние всего сопряжения: установка одного нового упора не компенсирует выработку посадочного места и не заменяет ремонт остальных поврежденных деталей.

Монтаж выполняют в чистое подготовленное место после сопоставления детали со снятым образцом. Корпус должен входить без ударной нагрузки, крепежное ушко — прилегать ровно, а уплотнительное кольцо — оставаться в своей канавке. Порядок подготовки автоматического механизма к монтажу и контроль после сборки выбирают по инструкции именно для установленной версии CG300. Такой подход помогает избежать перекоса, повреждения плунжера и повторной разборки двигателя из-за неверно подобранной детали.
