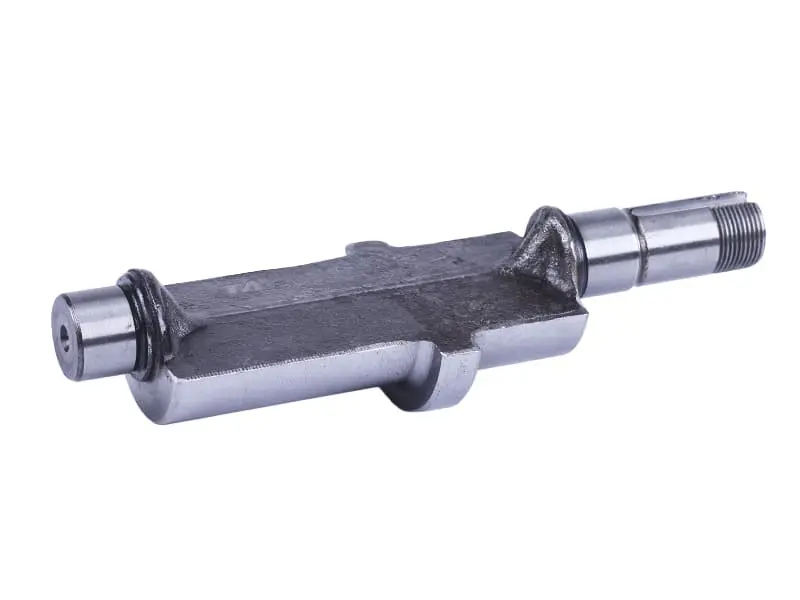

Балансировочный вал 4T CB250/300 AMG

Балансировочный вал AMG для 4T двигателя CB250/300

Деталь предназначена для балансировочного механизма четырехтактных двигателей семейства CB250/300. Вал с вынесенной относительно оси массой вращается в согласованной фазе с кривошипно-шатунным механизмом и создает противодействующую инерционную силу. За счет этого часть колебаний, возникающих при возвратно-поступательном движении поршня и шатуна, компенсируется, а работа исправного двигателя становится ровнее.

Назначение детали

Балансировочный механизм не изменяет рабочий объем и не участвует в передаче крутящего момента на колесо. Его задача — уменьшать вибрационную нагрузку, характерную для двигателя такой компоновки. Правильная работа зависит не только от самого вала, но и от его опор, привода, фиксации и точного взаимного положения с коленчатым механизмом. Поэтому деталь выбирают как точную ремонтную позицию, а не только по сходному внешнему виду.

Модель AMG рассчитана на применение в обозначенных четырехтактных двигателях CB250/300. Конструкция включает массивную смещенную часть, цилиндрические посадочные шейки и резьбовой конец. Такая геометрия одновременно формирует нужный противовес и обеспечивает установку в предусмотренные посадочные места двигателя. Вал предназначен для восстановления штатной схемы балансировки при ремонте мотора.

Когда рассматривают замену

Поводом для разборки и проверки могут быть заметно усилившиеся вибрации, необычный механический шум в зоне балансировочного механизма либо обнаруженные при ремонте люфт, повреждение посадочных шеек, резьбы или поверхности противовеса. Эти признаки сами по себе не доказывают неисправность именно вала: похожее поведение возможно при износе опор, нарушении привода, неправильной фазировке или проблемах других деталей двигателя. Решение о замене принимают после дефектовки разобранного механизма.

Что сверить перед заказом

• Тип двигателя: четырехтактное исполнение и принадлежность к варианту CB250/300 должны совпадать с ремонтируемым мотором.
• Общая геометрия: сравните длину, форму и направление смещенной массы со снятым валом.
• Посадочные участки: проверьте количество, расположение, диаметры и ширину цилиндрических шеек.
• Привод и фиксация: сопоставьте форму приводного участка, положение упоров, резьбовой конец и остальные места соединения.
• Модификация мотора: обозначение CB250/300 охватывает разные исполнения, поэтому код двигателя и компоновка деталей должны соответствовать конкретной технике.

Если старый вал доступен, наиболее надежный способ подбора — положить детали в одинаковой ориентации и последовательно сопоставить все посадочные поверхности. Небольшое различие в диаметре шейки, положении противовеса или исполнении привода означает, что деталь нельзя устанавливать без подтверждения совместимости.

Установка и проверка

Замена выполняется с разборкой двигателя и требует соблюдения порядка сборки, положения меток и момента затяжки, предусмотренных для конкретной модификации. Перед монтажом проверяют состояние опор и подшипников, деталей привода, фиксирующих поверхностей и сопряжений. Установка нового вала при поврежденных опорах или изношенном приводе не устраняет причину люфта и шума.

Посадочные шейки нельзя подгонять ударами, шлифованием или произвольной обработкой. После сборки механизм должен вращаться свободно, без заеданий и контакта противовеса с соседними деталями; взаимное положение с коленчатым механизмом должно оставаться заданным. Первый запуск проводят после контрольного проворачивания и проверки правильности сборки. Для ремонта лучше использовать руководство именно к установленному двигателю либо поручить работу специалисту по мотодвигателям.

Балансировочный вал AMG 4T CB250/300 подходит для восстановления двигателя только при полном совпадении его посадочной и приводной конфигурации со штатной деталью. Точная предварительная сверка помогает избежать повторной разборки и вернуть балансировочному механизму предусмотренную работу.
