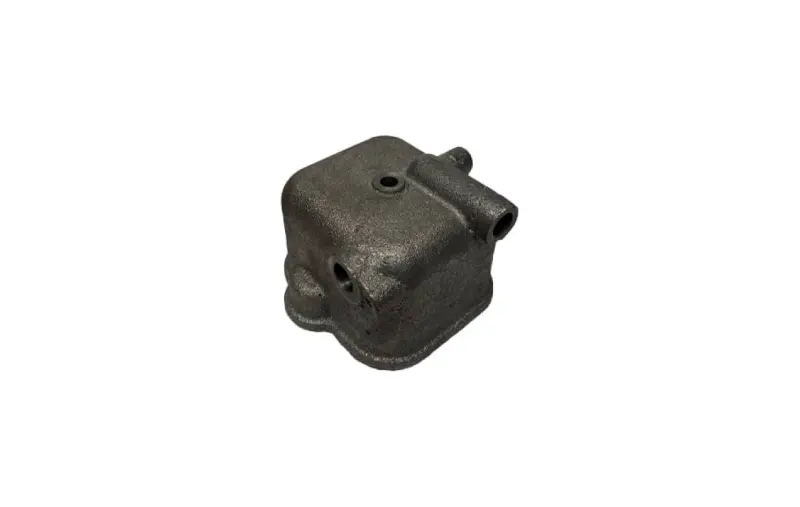

Крышка головки цилиндра AMG ZS/ZH1100, дизель, голая

Крышка головки цилиндра AMG для двигателя ZS/ZH1100

Деталь предназначена для дизельных мотоблочных двигателей семейства ZS/ZH1100 и устанавливается сверху на головку цилиндра. Она закрывает клапанный отсек, отделяет расположенный под ней механизм от пыли и случайного попадания загрязнений, а вместе с исправным уплотнением помогает удерживать моторное масло внутри. Такая крышка нужна при восстановлении двигателя, если штатный корпус треснул, деформировался, получил повреждение в зоне крепления или перестал обеспечивать плотное прилегание.

Назначение и исполнение

Позиция выполнена в «голом» варианте: это основной корпус крышки без дополнительной арматуры. Такое исполнение подходит для ремонта, при котором пригодные детали со старой крышки проверяют и переставляют отдельно. Перед сборкой следует заранее определить, какие присоединяемые компоненты, крепёж и уплотнение потребуются именно для вашего варианта двигателя: обозначение ZS/ZH1100 указывает семейство совместимости, но не отменяет проверки конкретной модификации.

Корпус имеет формованный объём для размещения над клапанным механизмом, плоскость прилегания по нижнему контуру, крепёжные точки и несколько технологических отверстий и патрубков. Поэтому при подборе важна не только общая форма. Даже у деталей для двигателей близкого класса могут различаться расположение отверстий, конфигурация приливов, направление патрубков и посадочный контур. Совпадение этих элементов позволяет установить крышку без переделки и обеспечить правильное соединение с головкой.

Что проверить при выборе

• Модель двигателя: крышка рассчитана на дизельные ZS1100 и ZH1100; ориентироваться только на название мотоблока недостаточно, поскольку на технику одной серии могут ставиться разные двигатели.
• Посадочный контур: сравните форму нижней плоскости, расположение крепёжных мест и общие очертания со снятой деталью.
• Отверстия и патрубки: должны совпадать их количество, диаметр, направление и назначение. Несовпадение нельзя компенсировать перекосом корпуса или доработкой на месте.
• Компоновку ремонта: учитывайте, что исполнение голое. Оцените состояние крепежа, уплотнения и переносимых деталей до начала установки.

Рекомендации по установке

Перед монтажом снимите остатки старого уплотнения с сопрягаемой поверхности и убедитесь, что на ней нет задиров, загрязнений и следов деформации. Проверьте новую крышку на отсутствие повреждений, особенно возле крепёжных точек, патрубков и нижнего контура. Уплотнение должно соответствовать форме посадочной плоскости и не перекрывать предусмотренные каналы или отверстия.

Крышку устанавливают без перекоса, после чего крепёж затягивают равномерно в последовательности и с усилием, установленными документацией конкретного двигателя. Чрезмерная затяжка может повредить корпус или нарушить прилегание, а слабая — привести к просачиванию масла. После сборки проверьте соединение на работающем двигателе: по контуру и возле присоединённых деталей не должно быть подтеканий. Правильно подобранная крышка AMG восстанавливает закрытое состояние клапанного отсека и позволяет продолжить эксплуатацию двигателя ZS/ZH1100 после ремонта.
