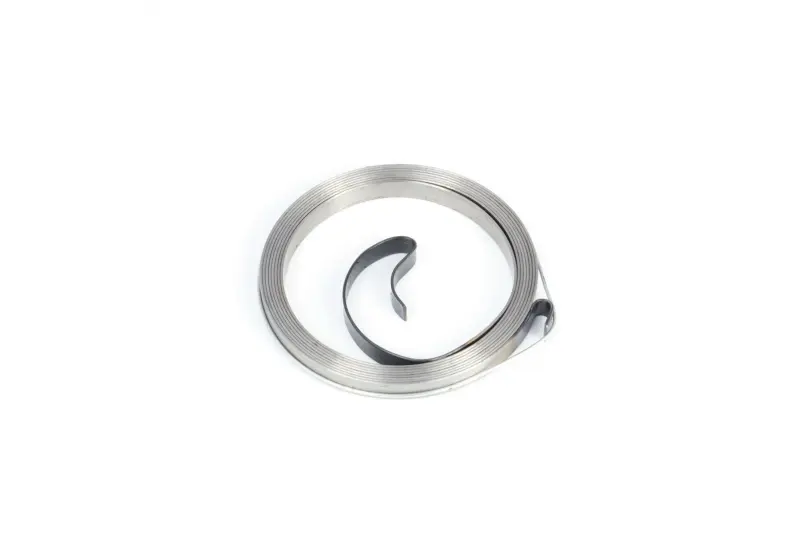

Возвратная пружина ручного стартера 168F/170F для мотоблока, 6,5/7 л.с.

Возвратная пружина ручного стартера 168F/170F для мотоблока

Пружина предназначена для ремонта ручного стартера бензиновых двигателей 168F и 170F мощностью 6,5–7 л.с. Такие моторы устанавливают на мотоблоки, культиваторы, генераторы, мотопомпы и другую малую технику. Деталь размещается внутри стартерного механизма и отвечает за обратное вращение шкива после вытягивания пускового шнура. Ее замена позволяет восстановить штатный возврат рукоятки без приобретения стартера в сборе, если остальные детали механизма исправны.

Как работает пружина стартера

Плоская лента свернута в компактную спираль и имеет сформированные концы для фиксации внутри стартера. При вытягивании шнура шкив поворачивается и натягивает пружину. После завершения рывка накопленное усилие разворачивает шкив в обратную сторону, наматывая шнур обратно и подготавливая механизм к следующему запуску. Правильное зацепление обоих концов, положение спирали и предварительное натяжение определяют, будет ли шнур возвращаться плавно и полностью.

Замена требуется, когда шнур остается вытянутым, втягивается только частично, возвращается без достаточного усилия либо внутри корпуса слышен характерный звук сорвавшегося зацепа. Похожие признаки могут возникать из-за поврежденного шнура, загрязнения, подклинивания шкива или неправильной сборки. Поэтому перед ремонтом проверяют весь ручной стартер и убеждаются, что причиной неисправности является именно пружина.

Что проверить при подборе

Обозначения 168F и 170F относятся к семейству двигателя, однако исполнение ручного стартера у техники разных производителей может отличаться. Для точного выбора недостаточно ориентироваться только на мощность мотора. Снятую деталь и корпус стартера следует сопоставить с новой пружиной по основным посадочным признакам:

• модель двигателя — применение рассчитано на бензиновые двигатели 168F и 170F;
• тип стартера — деталь устанавливается в ручной возвратный механизм со шнуром и шкивом;
• ширина ленты — ее сравнивают с прежней пружиной и пазом внутри стартера;
• диаметр спирали — пружина должна размещаться в предусмотренной полости без перекоса и зажатия;
• форма внутреннего и наружного концов — оба зацепа должны соответствовать местам фиксации в шкиве и корпусе.

Если старая пружина распрямилась или разрушилась, размеры удобнее снимать по посадочной полости и сохранившимся фрагментам, а форму зацепов — по точкам крепления. Одновременно стоит осмотреть шкив, центральную втулку, пусковой шнур и его направляющую: повреждение соседних деталей может мешать свободному возврату даже после установки новой пружины.

Установка и проверка после ремонта

Для замены ручной стартер снимают с двигателя и разбирают, контролируя положение шкива. Спираль устанавливают в предназначенную полость, надежно фиксируют ее концы, затем задают шкиву необходимое предварительное натяжение и укладывают шнур. Направление навивки и количество оборотов выбирают по конструкции конкретного стартера: чрезмерное натяжение перегружает пружину, а недостаточное не позволяет полностью убрать шнур в корпус. Во время работы пружину удерживают от неконтролируемого распрямления.

До установки стартера на двигатель шнур несколько раз плавно вытягивают и отпускают. Шкив должен вращаться без заеданий, рукоятка — возвращаться к корпусу, а витки шнура — укладываться без нахлеста. Такая проверка помогает сразу обнаружить неверное положение зацепа или недостаточный натяг. Пружина подходит для восстановления ручного запуска техники с двигателем 168F/170F при совпадении конструкции и посадочных параметров стартера.
