Вакуумный бензонасос Honda DIO с топливным фильтром

Вакуумный бензонасос Honda DIO с топливным фильтром

Комплект предназначен для карбюраторной топливной системы скутеров Honda DIO. Насос перемещает бензин от бака к карбюратору, используя импульс разрежения от двигателя, а установленный перед ним фильтр задерживает частицы загрязнений в потоке топлива. Такое исполнение применяют при восстановлении штатной подачи бензина, когда старый насос перестал поддерживать нормальный поток, корпус или штуцеры повреждены либо фильтр заметно загрязнен.

Назначение и конструкция

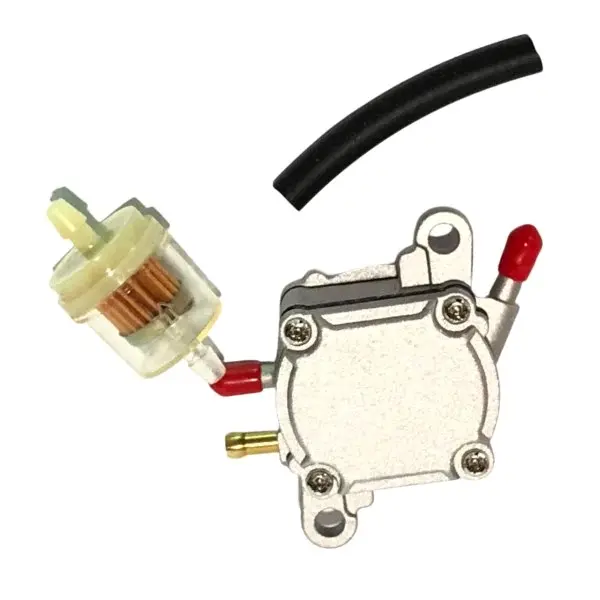

В корпусе насоса предусмотрены три раздельных подключения: вход топлива от бака через фильтр, выход к карбюратору и вакуумная линия. Корпус стянут четырьмя винтами и имеет два монтажных ушка для фиксации на предусмотренном месте. В набор также входят прозрачный проточный топливный фильтр и короткий отрезок шланга. Прозрачный корпус фильтра упрощает обычный осмотр его состояния без разборки самого насоса.

Вакуумный насос не требует электрического подключения. Его работа связана с импульсной трубкой двигателя, поэтому исправность и герметичность этой линии так же важны, как состояние топливных шлангов. При недостаточной подаче бензина проверяют не только насос: причиной могут быть пережатая или потрескавшаяся трубка, загрязненный фильтр, неправильное соединение штуцеров либо подсос воздуха на стыках. Комплект позволяет заменить насос и фильтр за одно обслуживание, не оставляя старый загрязненный фильтр перед новой деталью.

Как проверить совместимость

Деталь рассчитана на Honda DIO с карбюраторной системой и вакуумным бензонасосом. Перед заказом необходимо определить точную модификацию скутера и сопоставить старую деталь по форме корпуса, расположению двух крепежных ушек, числу и направлению трех штуцеров, маршруту шлангов и месту установки. Особенно внимательно следует различить топливный вход, топливный выход и вакуумное подключение: одинаковое число патрубков само по себе еще не подтверждает правильную посадку.

Обозначение Honda DIO охватывает несколько поколений и вариантов исполнения, поэтому ориентироваться только на надпись на облицовке скутера недостаточно. Этот тип насоса широко предлагается для ранних карбюраторных DIO семейства AF18–AF28, однако окончательный подбор выполняют по коду рамы и конфигурации снятого насоса. Для более поздних версий с иной схемой питания такая деталь может не подходить.

Установка и первичная проверка

• До демонтажа отметьте, какой шланг соединен со входом, выходом и вакуумным штуцером; перестановка линий нарушит подачу топлива.
• Осмотрите шланги по всей доступной длине. Затвердевшие, растрескавшиеся или плохо удерживающиеся на патрубках участки не следует подключать повторно.
• Установите фильтр в правильном направлении потока от бака к насосу и закрепите соединения подходящими хомутами без пережатия трубок.
• Зафиксируйте насос за монтажные ушки, не оставляя корпус свободно висеть на шлангах и не допуская контакта трубок с горячими или подвижными деталями.
• После монтажа удалите воздух из насоса и топливных линий согласно процедуре обслуживания Honda DIO, затем проверьте стыки и устойчивость подачи бензина.

Разбирать корпус насоса для ремонта не следует. Если после правильного подключения поток остается недостаточным, диагностику продолжают по всей трассе от бака до карбюратора, включая фильтр, вакуумную трубку и герметичность соединений. Такой подход помогает установить причину неисправности и не спутать отказ насоса с проблемой соседних компонентов топливной системы.
