Ось передней втулки Shunfeng BBC-2 110 мм под эксцентрик

Ось передней втулки Shunfeng BBC-2 110 мм под эксцентрик

Ось предназначена для ремонта передней велосипедной втулки с эксцентриковым креплением колеса. Ее длина составляет 110 мм. Деталь устанавливается внутри втулки, служит основанием для конусов и фиксирующих деталей, а через внутренний канал проходит стержень быстрозажимного механизма. При закрытии рычага эксцентрик стягивает дропауты вилки и удерживает колесо в установленном положении. Эта позиция представляет собой именно ось втулки: рычажный зажим со стержнем является отдельной частью системы крепления.

Конструкция и назначение

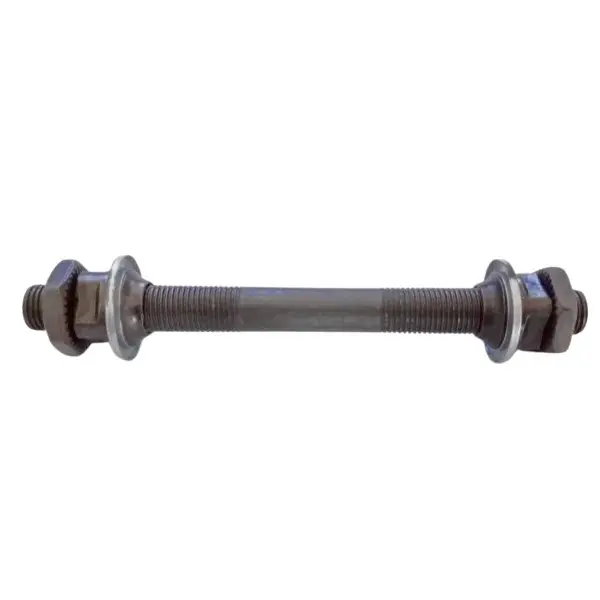

Ось имеет резьбовые участки с обеих сторон и гладкую центральную часть. Конструкция включает конусы, шайбы и контргайки, расположенные по обе стороны. В регулируемой втулке конусы образуют внутренние дорожки для подшипниковых шариков, а контргайки удерживают выбранное положение конусов. Во время движения ось остается зафиксированной относительно вилки, тогда как корпус втулки вместе с колесом вращается вокруг нее на подшипниках.

Замена оси требуется при изгибе, повреждении резьбы или износе сопряженных поверхностей конусов. Изогнутую ось не следует выправлять и устанавливать повторно. Если во втулке появился боковой люфт, тугое вращение или неравномерный ход, перед ремонтом также проверяют состояние шариков, чашек и конусов: установка одной новой оси не устранит дефекты остальных деталей подшипникового механизма.

Что проверить при подборе

• Назначение: деталь рассчитана на переднюю велосипедную втулку, а не на заднее колесо.
• Тип крепления: необходима втулка под эксцентриковый зажим с проходящим внутри стержнем. Ось не заменяет сквозную ось стандарта Thru Axle.
• Длина: полная длина должна соответствовать требуемым 110 мм. Этот размер нельзя путать с межфланцевым расстоянием или стандартом втулок Boost 110 мм.
• Резьба: до установки необходимо сопоставить диаметр оси и шаг резьбы со старой деталью. Одинаковой длины недостаточно для совместимости конусов и контргаек.
• Конусы и посадка: сравните профиль конусов, положение уплотнений, набор шайб и расстояние между внешними поверхностями контргаек. Эти параметры определяют посадку в корпусе втулки и дропаутах вилки.

Установка и регулировка

Перед разборкой втулки удобно зафиксировать порядок и ориентацию конусов, шайб и контргаек, а также величину выступания старой оси с каждой стороны. При сборке очищают чашки, проверяют подшипниковые шарики и наносят подходящую смазку на дорожки качения и резьбу. Конусы подводят к подшипникам без чрезмерного прижима, после чего удерживают конусным ключом и фиксируют контргайкой. Детали с левой и правой стороны нельзя переставлять местами без проверки их формы и положения.

У втулки под эксцентрик окончательная регулировка оценивается после установки колеса в вилку: закрытый зажим немного сжимает полую ось и изменяет преднатяг подшипников. Небольшой люфт снятого колеса должен исчезнуть после правильной фиксации, но вращение должно оставаться свободным и равномерным. После монтажа колесо полностью заводят в дропауты, закрывают рычаг кулачковым движением и проверяют отсутствие бокового люфта. Ось Shunfeng BBC-2 подходит для ремонта только тогда, когда совпадают длина, резьба, конструкция втулки и геометрия конусов.
