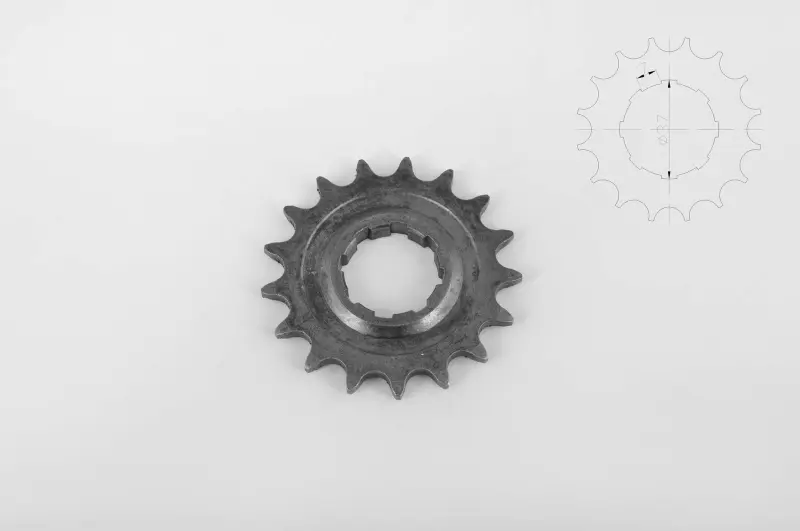

Передняя звезда трансмиссии ИЖ 520-17T

Передняя звезда трансмиссии ИЖ 520-17T

Передняя ведущая звезда предназначена для цепного привода мотоциклов ИЖ Планета и ИЖ Юпитер с двухтактным двигателем объёмом 350 см³. Деталь устанавливается на ведущий вал, передаёт вращение приводной цепи, а через неё — заднему колесу. Это рабочий элемент главной цепной передачи, поэтому при выборе важны не только модель мотоцикла, но и точное соответствие цепи, количества зубьев и посадочного профиля.

Конструкция и назначение

Звезда рассчитана на цепь размера 520 и имеет зубчатый венец на 17 зубьев. Центральное отверстие выполнено со шлицами для установки на ведущий вал. Конфигурация 520-17T подходит в тех случаях, когда на мотоцикле используется такое же сочетание размера цепи и количества зубьев. Посадочная часть при этом должна полностью соответствовать валу по форме и числу шлицов.

Количество зубьев передней звезды влияет на передаточное отношение главной цепной передачи и характер работы мотоцикла. Установка варианта с другим числом зубьев изменяет эту настройку. Поэтому модель на 17 зубьев следует выбирать для сохранения конфигурации 520-17T, если именно она установлена на вашем ИЖ. Особенно внимательно проверяйте параметры на мотоциклах с заменённым двигателем, ведущим валом или нестандартной трансмиссией: фактическая комплектация такой техники может отличаться.

Как правильно подобрать звезду

Перед заказом сравните параметры со снятой деталью. Совпадать должны размер приводной цепи 520, количество зубьев 17, форма и число шлицов, а также положение посадочной части. Одного указания модели мотоцикла для точного выбора недостаточно, если ранее в трансмиссию вносились изменения. Сопоставление обозначения 520-17T и посадочного профиля со старой звездой помогает выбрать деталь для установленной конфигурации.

Цепь и звезда должны иметь один типоразмер. Цепь 520 соответствует этой звезде по размеру, а сочетание деталей разных типоразмеров не обеспечивает правильного зацепления. Перед установкой также осмотрите ведущий вал: на посадочных шлицах не должно быть заметных повреждений, деформации или люфта. Если посадка изношена, замена одной звезды не устранит неисправность соединения.

Когда требуется замена

Звезду меняют при износе или деформации зубьев, неравномерной выработке и повреждении посадочного профиля, а также во время обслуживания цепной передачи после длительной эксплуатации. Состояние передней звезды следует оценивать вместе с цепью, задней звездой, крепёжными элементами и шлицами ведущего вала. Новая деталь не компенсирует растяжение цепи, износ задней звезды, люфт посадки или повреждение других элементов трансмиссии.

Проверка и установка

До монтажа приложите новую звезду к снятой и ещё раз проверьте количество зубьев, шлицевой профиль и соответствие цепи размеру 520. Деталь должна занять своё посадочное место без перекоса. Крепёж затягивают в соответствии с требованиями конкретной модели мотоцикла. После установки отрегулируйте правильное натяжение цепи и убедитесь, что она ровно проходит по передней и задней звёздам.

После сборки проверьте работу цепного привода: цепь должна входить в зацепление без перекоса, а звезда — оставаться правильно установленной на валу. Такой подход позволяет заменить именно изношенный элемент и одновременно выявить детали трансмиссии, которым также требуется обслуживание.
