Кнопка выключателя для перфоратора Арсенал 1900

Кнопка выключателя для перфоратора Арсенал 1900

Кнопка предназначена для восстановления штатного включения и выключения перфоратора Арсенал 1900. Она устанавливается в рукоятке инструмента и при нажатии на клавишу управляет подачей питания к двигателю. Такая деталь нужна при ремонте, если прежний выключатель поврежден, заедает, работает с перебоями или перестал запускать инструмент. Замена помогает вернуть привычное управление без покупки перфоратора в сборе, но результат ремонта зависит от точного совпадения исполнения.

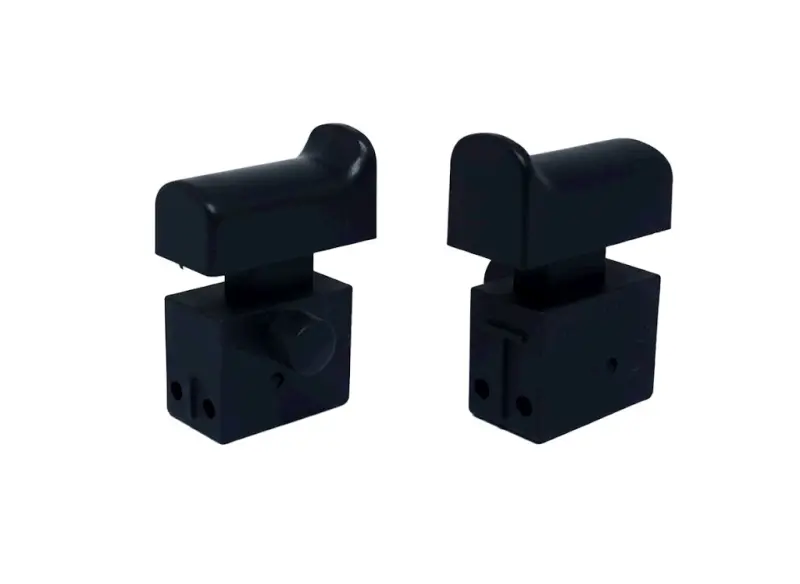

Деталь выполнена в виде компактного черного корпуса с удлиненной нажимной клавишей и контактной частью для подключения проводов. Форма рассчитана на размещение внутри рукоятки: клавиша должна свободно перемещаться в предусмотренном проеме, а корпус — устойчиво занимать свое место после сборки. Это именно пусковой выключатель, а не наружный переключатель режимов удара и сверления. Такое различие стоит учитывать при заказе, поскольку обе детали в разговорной речи иногда называют кнопками перфоратора.

Как проверить совместимость

Название модели — основной ориентир, однако у инструмента одной серии могут встречаться разные ревизии. До разборки корпуса отключите перфоратор от сети, затем сопоставьте новую кнопку со снятой деталью. Сравнивать нужно не только общий внешний вид: даже небольшое отличие в геометрии корпуса, расположении выводов или ходе клавиши может помешать установке либо нормальному нажатию через рукоятку.

• Посадочная форма. Сверьте длину, ширину и профиль корпуса со старым выключателем, не ориентируясь только на название инструмента.
• Клавиша. Проверьте ее направление, форму, вылет и положение относительно корпуса; после сборки она не должна цепляться за пластик рукоятки.
• Контактная часть. Сопоставьте количество, тип и расположение выводов, а также направление подхода проводов.
• Фиксация в рукоятке. Упоры, выступы и пазы должны совпадать с посадочным местом, чтобы выключатель не смещался при нажатии.
• Дополнительные функции. Если прежняя деталь была связана с отдельным фиксатором, реверсом либо управлением скоростью, убедитесь, что выбранное исполнение поддерживает ту же схему. По одному сходству клавиши это определить нельзя.

Не подрезайте корпус новой детали и не изменяйте посадочное место ради установки. Такое вмешательство может нарушить движение клавиши, фиксацию выключателя и изоляцию соединений. При расхождении хотя бы одного существенного признака следует подобрать другую модификацию.

Замена и проверка после ремонта

Перед снятием старой кнопки обозначьте положение каждого провода и порядок подключения. Контакты новой детали подключают по исходной схеме перфоратора: перестановка проводников наугад недопустима. Провода укладывают без натяжения и защемления между половинами корпуса, а оголенные участки не должны выходить за пределы контактных зажимов. Сам выключатель устанавливают ровно, сохраняя свободный ход клавиши.

• До окончательной сборки проверьте, что корпус детали не качается в посадочном месте.
• Убедитесь, что клавиша нажимается плавно, самостоятельно возвращается и не остается утопленной.
• После сборки сначала выполните краткий пробный запуск без нагрузки и оцените четкость включения и выключения.
• Если двигатель запускается самопроизвольно, работает прерывисто, появляется запах перегрева или корпус в зоне кнопки заметно нагревается, инструмент следует сразу обесточить и повторно проверить подключение и соответствие детали.

Кнопка для Арсенал 1900 подходит для целевого ремонта пускового управления, когда механика и двигатель перфоратора исправны, а неисправность локализована в выключателе или его соединениях. Перед покупкой полезнее всего иметь рядом снятую деталь и точные размеры ее корпуса: это позволяет проверить посадку, клавишу и контакты без предположений. Если диагностика или подключение вызывают сомнения, установку следует поручить специалисту по ремонту электроинструмента.
