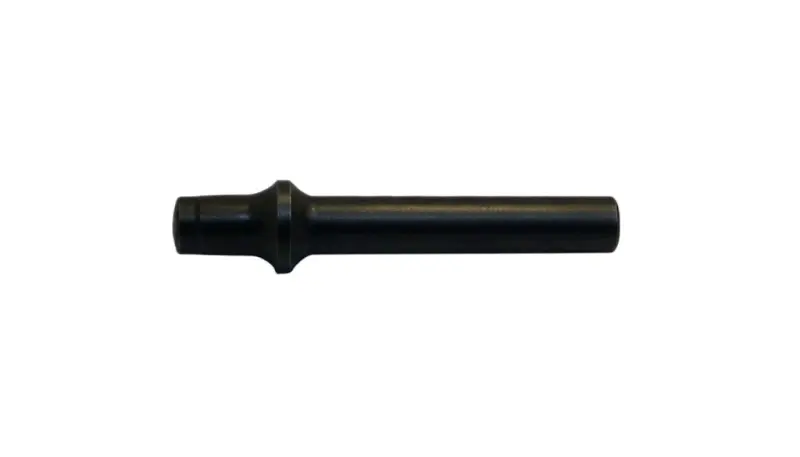

Боек для перфоратора Bosch 2-26, 70 мм

Боек для перфоратора Bosch 2-26 длиной 70 мм

Длинный боек предназначен для ремонта ударного механизма перфоратора Bosch серии 2-26. Деталь имеет общую длину 70 мм и ступенчатый цилиндрический профиль с диаметрами 8, 9 и 8,5 мм. Такая геометрия отличает ее от коротких бойков, которые также применяются в отдельных модификациях семейства 2-26. При выборе необходимо учитывать не только название серии, но и полное обозначение инструмента, размеры снятой детали и ее положение на схеме разборки.

Назначение в ударном механизме

Боек участвует в передаче осевого удара на хвостовик установленного бура или зубила. При работе перфоратора поршневая часть приводит в движение ударник, а боек передает полученный импульс оснастке. Поэтому состояние его торцов, соответствие длины и правильная посадка непосредственно влияют на прохождение удара через механизм. Деталь используется при восстановлении перфоратора, если штатный боек изношен, деформирован либо поврежден.

Ослабление или исчезновение удара не всегда связано только с бойком. Во время диагностики одновременно проверяют поршень, ударник, уплотнения, направляющие поверхности и остальные сопряженные детали. Такой подход позволяет определить причину неисправности до сборки и не заменять исправные компоненты без необходимости. Если на старом бойке присутствуют выраженная выработка, повреждение торца или нарушение формы, новый боек подбирают с полным совпадением геометрии.

Как правильно подобрать деталь

• Проверьте модификацию перфоратора. После обозначения Bosch 2-26 могут стоять дополнительные буквы, указывающие на конкретное исполнение инструмента. Для разных исполнений применяются бойки различной длины и формы.
• Сверьте общую длину. Эта версия имеет длину 70 мм. Ее нельзя заменять коротким бойком только на основании сходства диаметра или принадлежности к той же серии.
• Сопоставьте ступени профиля. Контрольные диаметры составляют 8, 9 и 8,5 мм. Важны не только сами значения, но и последовательность участков, расположение буртика и форма обоих концов.
• Используйте номер типа инструмента. Полный номер модели и позиция детали на схеме дают более точный подбор, чем сокращенное обозначение 2-26 на корпусе.

Перед заказом удобно очистить снятый боек и измерить его штангенциркулем. Изношенные участки могут давать заниженное значение, поэтому размеры сопоставляют в нескольких точках и дополнительно сравнивают общую форму. Если старая деталь разрушена, ориентируются по полной модели перфоратора и сервисной схеме соответствующей модификации.

Установка и обслуживание

Боек устанавливается внутри ударной части перфоратора, поэтому для его замены требуется разборка корпуса и механизма ствола. Работы выполняют на полностью обесточенном инструменте. Перед сборкой удаляют загрязнения, осматривают посадочные поверхности и проверяют соседние детали на выработку. Ступенчатая форма бойка несимметрична: направление установки должно соответствовать расположению штатной детали и схеме конкретного перфоратора.

При сборке применяют смазочный материал, предусмотренный для механизма соответствующей модели, и соблюдают его необходимое количество. Избыток или недостаток смазки, загрязненные направляющие и поврежденные уплотнения способны ухудшить работу даже после установки нового бойка. После ремонта механизм сначала проверяют без высокой нагрузки, обращая внимание на устойчивость удара и отсутствие постороннего шума.

Основные параметры

• назначение — передача удара в механизме перфоратора;
• применение — ремонт Bosch серии 2-26 при совпадении модификации;
• исполнение — длинный ступенчатый боек;
• общая длина — 70 мм;
• диаметры участков — 8, 9 и 8,5 мм.

Эта деталь подходит для ремонта только при совпадении длины, ступенчатого профиля и исполнения перфоратора. Точная сверка перед разборкой помогает избежать повторной сборки и обеспечивает правильное взаимодействие бойка с остальными деталями ударного механизма.
