Кнопка включения для бочкового перфоратора 6 А

Кнопка включения для бочкового перфоратора 6 А

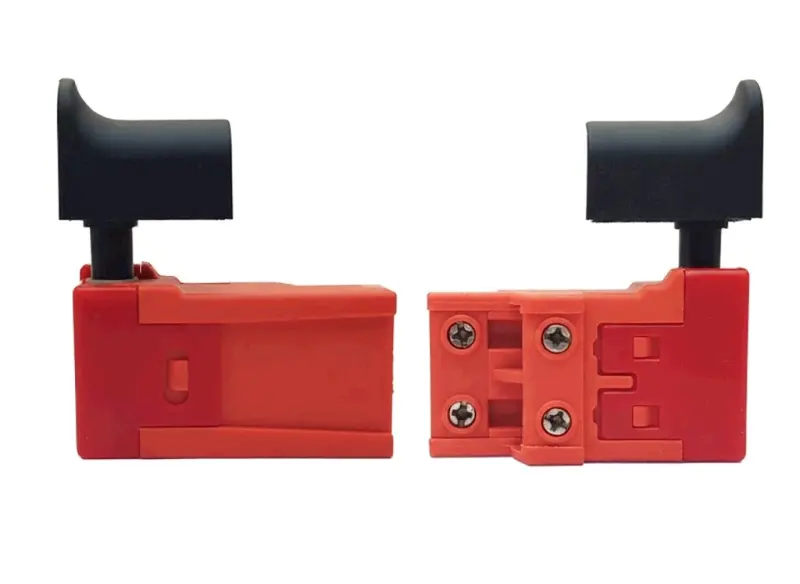

Кнопка предназначена для ремонта бочковых перфораторов, в которых пусковой выключатель установлен в рукоятке и управляется нажимной клавишей. Она включает питание двигателя при нажатии и не удерживает включённое положение самостоятельно: после отпускания клавиши фиксация отсутствует. Такой вариант нужен для инструмента с соответствующей схемой управления, геометрией корпуса и способом присоединения проводов.

Основание кнопки имеет размеры 18×42×25 мм, а нажимная клавиша — 12×23 мм. Номинальный ток составляет 6 А. Корпус выполнен в красном цвете, клавиша — в чёрном; для подключения предусмотрены винтовые зажимы. Эти признаки помогают отличить деталь от внешне близких кнопок для перфораторов, которые могут иметь другое основание, более длинную клавишу, иной тип клемм или встроенный фиксатор.

Параметры для подбора

• Назначение: пусковая кнопка для бочкового перфоратора.
• Номинальный ток: 6 А.
• Размер основания: ширина 18 мм, длина 42 мм, высота 25 мм.
• Размер клавиши: ширина 12 мм, длина 23 мм.
• Фиксация нажатия: отсутствует.
• Подключение: винтовые зажимы.

Перед заказом сравните старую кнопку не только по общему виду. Критичны три размера основания, размеры и направление клавиши, положение штока относительно рукоятки, форма боковых выступов и расположение мест подключения. Основание должно свободно становиться в предусмотренное гнездо без подрезки корпуса, а клавиша — перемещаться по штатной траектории и не упираться в половины рукоятки. Даже небольшое отличие по высоте или длине способно помешать сборке либо оставить клавишу постоянно поджатой.

Отдельно сопоставьте номинальный ток и принцип управления. Эта модификация рассчитана на 6 А и выполнена без фиксации. Если снятая кнопка удерживала включённое положение, имела регулятор скорости, переключатель направления вращения или дополнительные выводы, одной схожести размеров недостаточно. В таком случае требуется вариант с теми же функциями и той же схемой контактов, что у заводской детали конкретного перфоратора.

Когда требуется замена

Проверка кнопки актуальна, если перфоратор не запускается при исправном кабеле и щётках, включается только при определённом положении клавиши, самопроизвольно прерывает работу при нажатии либо имеет механически повреждённый корпус выключателя. Эти признаки могут иметь и другие причины, поэтому до замены полезно проверить соединения, провод питания и состояние контактных зажимов. Правильно подобранная кнопка восстанавливает штатное ручное управление пуском без изменения конструкции рукоятки.

Установка и проверка

Монтаж выполняют на отключённом от сети инструменте. До отсоединения старой кнопки следует зафиксировать расположение проводов и переносить их по исходной схеме, не меняя назначение выводов. Зачищенная часть провода должна находиться внутри зажима, а винт — надёжно удерживать жилу без свободного хода. Провода укладывают в предусмотренные каналы корпуса так, чтобы при сборке их не прижали половины рукоятки и чтобы натяжение кабеля не передавалось на контакты кнопки.

Перед окончательной затяжкой корпуса проверьте, что клавиша нажимается плавно, полностью возвращается после отпускания и не задевает пластик рукоятки. После сборки сначала проводят краткую проверку пуска без нагрузки. Если размеры, расположение зажимов или схема штатного выключателя отличаются, устанавливать деталь с усилием не следует — для такого перфоратора нужна другая модификация кнопки.
