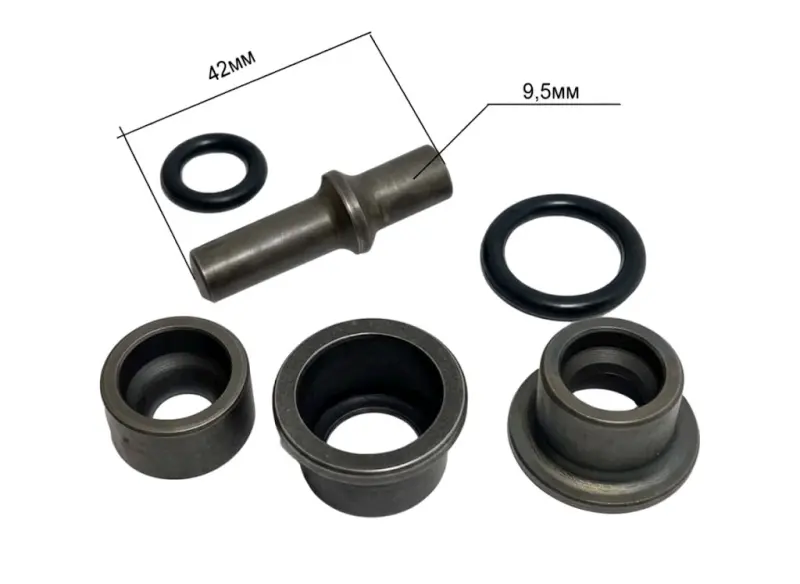

Боек в сборе для перфоратора Bosch 2-24, 42 мм

Боек в сборе для ударного механизма Bosch 2-24

Ремонтный комплект с бойком номинальной длиной 42 мм предназначен для восстановления ударной части перфораторов Bosch семейства 2-24 подходящего исполнения. Боек принимает механический импульс внутри механизма и передает его в направлении хвостовика установленного бура или зубила. От правильного перемещения этой детали и состояния сопряженных посадок зависит, будет ли удар передаваться без заклинивания и лишнего люфта.

Исполнение в сборе объединяет сам ударник, втулки и уплотнительные кольца. Эти компоненты работают совместно: втулки задают положение и направление движения, а кольца уплотняют соответствующие сопряжения. Поэтому набор подходит для ремонта, при котором изношен не только боек, но и обслуживающие его детали. Замена группы за одну разборку помогает не оставлять в механизме старые компоненты с уже измененной посадкой, однако необходимость их замены определяют после дефектовки.

Совместимость и размеры

Для бойка заявлена номинальная длина 42 мм, а для одного из участков — диаметр 9,5 мм. При подборе нужно сопоставлять не только длину, но и диаметры ступеней, центральный буртик, форму торцов, посадку втулок и размеры колец. Даже небольшое отличие геометрии способно помешать свободному движению деталей или правильной установке комплекта.

Комплект этого исполнения предназначен для перфораторов Bosch GBH 2-24 DS, GBH 2-24 DSE и GBH 2-24 DSR. В перечень совместимых моделей также входят GAH 500 DSE, GAH 500 DSR, GBH 2 S, GBH 2 SE, GBH 2 SR и PBH 220 RE. Обозначение «Bosch 2-24» само по себе недостаточно для безошибочного выбора: у семейства есть модификации с другой длиной и конструкцией бойка. Например, для GBH 2-24 DFR применяется длинное исполнение 63 мм, которое не следует считать взаимозаменяемым с данным вариантом.

Как подобрать деталь перед ремонтом

• Проверьте полное обозначение перфоратора. Сверяйте модель, буквенный индекс и десятизначный тип инструмента на заводской табличке. Один и тот же индекс модели может встречаться с разными типами.
• Измерьте снятый боек. Номиналу 42 мм должна соответствовать геометрия старой детали; отдельно сравните участок 9,5 мм и остальные ступени.
• Сопоставьте комплектное исполнение. Форма и порядок втулок, положение уплотнительных колец и посадочные поверхности должны повторять демонтированную группу.
• Осмотрите соседние детали. Задиры, деформация, выработка в направляющих или повреждение посадок могут потребовать дополнительного ремонта, иначе замена одного комплекта не устранит причину неисправности.

Установка и проверка

Работу выполняют на отключенном от сети перфораторе после разборки ударной части. Старые компоненты извлекают с сохранением их порядка, а посадочные места очищают от загрязнений и продуктов износа. Новые кольца устанавливают без перекручивания и повреждения кромок, втулки ориентируют по исходной схеме. Тип смазки, ее количество и точки нанесения выбирают по сервисной документации именно для своей модификации Bosch.

До окончательной сборки проверяют свободное перемещение деталей в предусмотренных посадках. После ремонта сначала проводят короткий пробный запуск без высокой нагрузки и оценивают равномерность удара, отсутствие постороннего стука и перегрева. Если снятый боек отличается длиной, ступенями или диаметрами, нужен другой вариант, даже когда на корпусе инструмента присутствует обозначение 2-24.
