Ручной стартер в сборе для мотоблока и бензогенератора 177F/188F, Ø180 мм

Ручной стартер 177F/188F, Ø180 мм

Стартер предназначен для ручного запуска бензиновых двигателей 177F и 188F, применяемых на мотоблоках и бензогенераторах. Он позволяет провернуть коленчатый вал рывком за рукоятку и запустить мотор без задействования электростартера. Наружный диаметр корпуса составляет 180 мм, поэтому деталь рассчитана на соответствующее посадочное место и не должна подбираться только по назначению техники.

Как работает стартер

При вытягивании шнура внутренний шкив вращает храповой механизм. Три зацепа входят в контакт с ответной частью возле маховика и передают вращение на коленчатый вал. После отпускания рукоятки возвратный механизм втягивает шнур обратно, а зацепы выходят из контакта. Такая схема обеспечивает повторный запуск двигателя привычным движением без разборки корпуса перед каждым использованием.

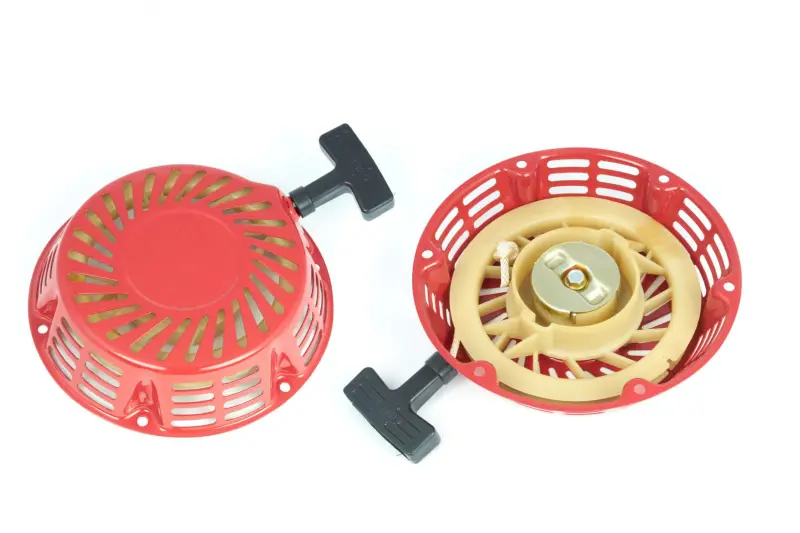

Конструкция объединена в одном корпусе: металлическая наружная часть защищает механизм и служит основанием для крепления, внутри установлен пластиковый заводной шкив со шнуром, храповым механизмом и тремя зацепами. Т-образная рукоятка удобна для уверенного хвата во время запуска. Корпус имеет красное покрытие, вентиляционные прорези и три крепежных выступа с отверстиями.

Когда нужна замена в сборе

Установка целого стартера подходит для ремонта техники, у которой шнур перестал втягиваться, рукоятка вытягивается без прокручивания двигателя, зацепы проскальзывают либо повреждены корпус, шкив или возвратный механизм. Замена всего устройства избавляет от необходимости отдельно подбирать внутренние детали, если изношено сразу несколько компонентов. Перед покупкой стоит убедиться, что причиной затрудненного запуска является именно стартер, а коленчатый вал двигателя свободно проворачивается.

Что проверить при подборе

• Модель двигателя: изделие рассчитано на бензиновые двигатели 177F мощностью 9 л.с. и 188F мощностью 13 л.с.
• Наружный диаметр: требуемый размер корпуса — 180 мм. Его следует сравнить с диаметром снятого стартера.
• Крепление: должны совпасть количество и расположение монтажных отверстий, расстояния между ними и положение корпуса на крышке двигателя.
• Зацепление: сравните форму, направление работы и расположение трех зацепов с прежним механизмом и ответной чашкой возле маховика.
• Посадочная геометрия: проверьте глубину корпуса, центральное положение шкива и наличие свободного пространства для выхода шнура и движения рукоятки.

Обозначения 177F и 188F определяют семейство двигателя, но техника разных выпусков может отличаться крепежом и ответной частью механизма. Поэтому для точного выбора одновременно сопоставляют модель мотора, диаметр 180 мм, монтажную схему и конструкцию зацепов. Стартеры другого диаметра нельзя считать прямой заменой, даже если в их названии указаны те же двигатели.

Установка и проверка

Стартер устанавливается на штатное место на крышке двигателя. Посадочную поверхность очищают, корпус располагают без перекоса, совмещают крепежные отверстия и равномерно затягивают болты. До окончательной проверки рукоятку несколько раз плавно вытягивают на небольшую длину: шнур должен двигаться без закусывания, возвращаться внутрь, а зацепы — включаться и освобождаться без постоянного контакта с маховиком.

Во время запуска рукоятку тянут ровным уверенным движением и сопровождают обратно, не бросая при полностью вытянутом шнуре. Правильно подобранный и установленный стартер восстанавливает штатный ручной запуск мотоблока или бензогенератора и подходит для полноценной замены поврежденного пускового механизма.
